Крышка головки цилиндра верхняя Delta квадратная AMG

Верхняя квадратная крышка головки цилиндра Delta закрывает соответствующий проём головки двигателя. Она защищает внутреннюю полость от загрязнений, а исправное соединение по периметру помогает удерживать масло внутри. Крышку заменяют при повреждении корпуса, нарушении прилегания или дефектах крепёжных мест. При подборе важны форма сопряжения и расположение отверстий: одного названия модели недостаточно.

Конструкция и причины замены

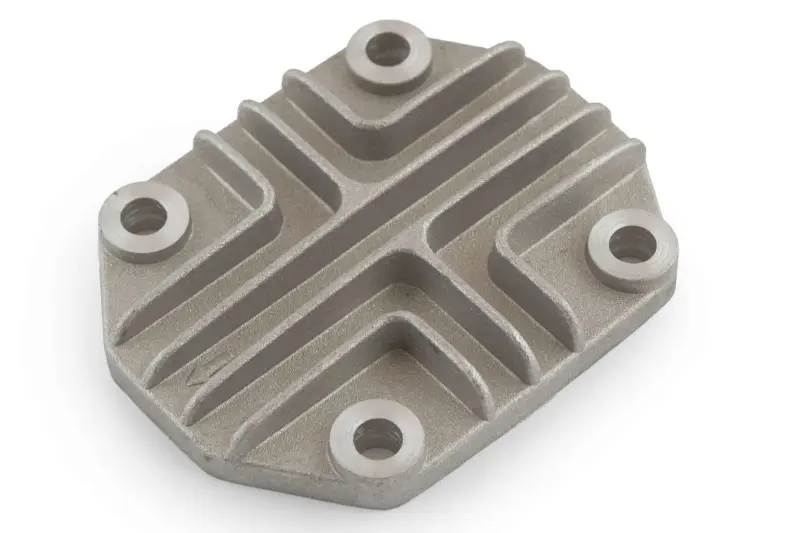

Корпус имеет квадратный контур со скруглёнными углами, наружные рёбра и четыре крепёжных отверстия с приподнятыми площадками вокруг них. Рёбра увеличивают наружную поверхность для отвода тепла. Площадки под крепёж должны быть целыми: сколы и трещины в этих местах мешают равномерно прижать крышку к головке.

Повод осмотреть крышку — масляные следы вдоль стыка, трещины корпуса, повреждения после удара или сорванного крепления. При этом течь не всегда означает, что нужна новая крышка: масло может выходить через изношенное уплотнение или из-за неравномерной затяжки. После очистки полезно установить точное место появления масла и проверить сам корпус, чтобы замена устранила причину, а не только скрыла её на время.

Что сверить со снятой деталью

Сравните наружный контур, расстояния между центрами всех четырёх отверстий, их диаметр и высоту площадок под крепёж. Отдельно проверьте форму и ширину уплотняющей поверхности, глубину внутренней части и наличие свободного места над механизмом головки. Совпадение наружной формы ещё не означает, что крышка правильно сядет на сопрягаемую поверхность и не будет касаться внутренних деталей.

Ориентируйтесь на снятую крышку и устройство конкретного двигателя. Уплотнение должно соответствовать контуру стыка, а крепёж — предусмотренным посадочным местам и длине резьбового зацепления. Слишком длинный болт может упереться раньше, чем прижмёт крышку; слишком короткий не обеспечит нужного зацепления. Не пытайтесь компенсировать несовпадение отверстий их расточкой или притягивать перекошенный корпус усилием крепежа.

Установка и проверка

Работайте на остывшем двигателе. До снятия очистите участок вокруг крышки, чтобы грязь не попала в открытую головку. Крепёж ослабляйте постепенно, затем аккуратно отделите крышку, не повреждая плоскость прилегания. Удалите остатки старого уплотнения подходящим инструментом и осмотрите сопрягаемую поверхность: задиры, остатки прокладки и загрязнения могут стать причиной повторной течи.

Вместе с крышкой проверьте уплотнение, состояние болтов или шпилек и резьбы в местах крепления. Повреждённое либо потерявшее упругость уплотнение замените подходящим. Герметик применяйте только там, где это предусмотрено для конкретного двигателя: избыток состава может выдавиться внутрь. Установите крышку без перекоса, сначала наживите весь крепёж и затягивайте его равномерно, соблюдая порядок и момент из руководства двигателя.

После сборки очистите стык от масла и проверьте его при пробном запуске. Свежие следы масла, необычный шум или неплотное прилегание требуют остановки и проверки установки. Дополнительная затяжка без выяснения причины может повредить крышку или резьбу. Правильно подобранная деталь садится на своё место без доработки и чрезмерного усилия.
