Электростартер Yamaha JOG 50 VDK

Электростартер Yamaha JOG 50 VDK нужен для запуска двигателя скутера: он преобразует энергию аккумулятора во вращение и через привод запуска прокручивает коленчатый вал. После запуска двигатель работает самостоятельно, а стартер отключается. Деталь меняют, когда неисправен сам электромотор стартера, повреждён его выходной вал или крепление и восстановление снятого узла нецелесообразно.

Конструкция и работа

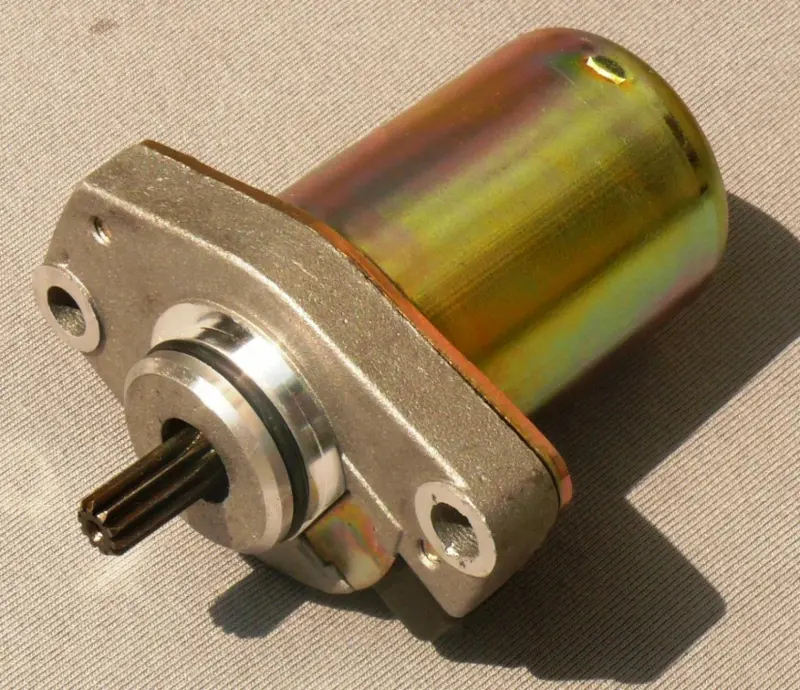

Стартер имеет цилиндрический корпус и передний фланец с двумя крепёжными отверстиями. На выступающем конце вала расположены зубья для передачи вращения приводу запуска. Вокруг посадочной части находится уплотнительное кольцо. Фланец задаёт положение стартера относительно привода, поэтому при подборе важны не только очертания корпуса, но и геометрия крепления, посадки и вала.

Исправный стартер должен уверенно прокручивать двигатель без скрежета и заеданий. Медленное вращение, периодические отказы, посторонний шум или отсутствие реакции на кнопку могут стать поводом для проверки. Однако такие симптомы бывают и при разряженном аккумуляторе, плохом контакте проводов или неисправном реле. Если электромотор слышно, а двигатель не проворачивается, стоит проверить передачу вращения через привод запуска.

Что сверить при подборе

Сравнивайте замену со снятым стартером и местом его установки. Даже при совпадении названия модели различия в креплении или длине выступающего вала могут помешать монтажу либо нарушить зацепление. Полезно заранее очистить старую деталь, чтобы грязь не скрывала форму посадочной части и состояние зубьев.

• Проверьте расположение крепёжных отверстий, расстояние между ними и положение фланца относительно корпуса.
• Сопоставьте диаметр и глубину посадочной части, расположение уплотнения и свободное место под корпус.
• Сверьте длину выступающего вала, число и профиль зубьев с прежней деталью.
• Сравните место подключения силового провода и способ его крепления; провод должен проходить без натяжения и касания подвижных деталей.

Замена и проверка

Перед снятием отключают аккумулятор, начиная с минусовой клеммы, и очищают участок вокруг стартера. Затем отсоединяют провод, освобождают крепление и аккуратно вынимают стартер из посадочного места. Не стоит вытягивать его за провод или раскачивать с усилием, опираясь инструментом на край картера: так можно повредить соединение или посадочную поверхность.

При замене осматривают зубья сопряжённого привода, крепёж и состояние уплотнения. Изношенный привод способен вызывать шум и с новым стартером, а повреждённое кольцо требует замены. Новый стартер должен сесть ровно, без перекоса; притягивать болтами деталь, которая упирается и не входит в посадку, нельзя. Крепёж затягивают по требованиям руководства к скутеру, после чего восстанавливают подключение провода и аккумулятора.

Проверку проводят коротким включением. Скрежет, удары или свободное вращение без прокрутки двигателя требуют остановки и проверки установки. Неверная геометрия вала или крепления может привести к повреждению зубьев и перегрузке стартера. Если двигатель не запускается, длительное удержание кнопки нагревает электромотор: причину ищут отдельно, давая стартеру остыть между попытками.
