Электростартер Suzuki AD50 VDK

Электростартер Suzuki AD50 VDK предназначен для запуска двигателя скутера. Он преобразует энергию аккумулятора во вращение и через привод стартера прокручивает двигатель до начала самостоятельной работы. Деталь нужна при замене неисправного стартера, который перестал вращаться, работает с перебоями или уже не обеспечивает нормальную прокрутку после проверки питания и привода.

Устройство и работа

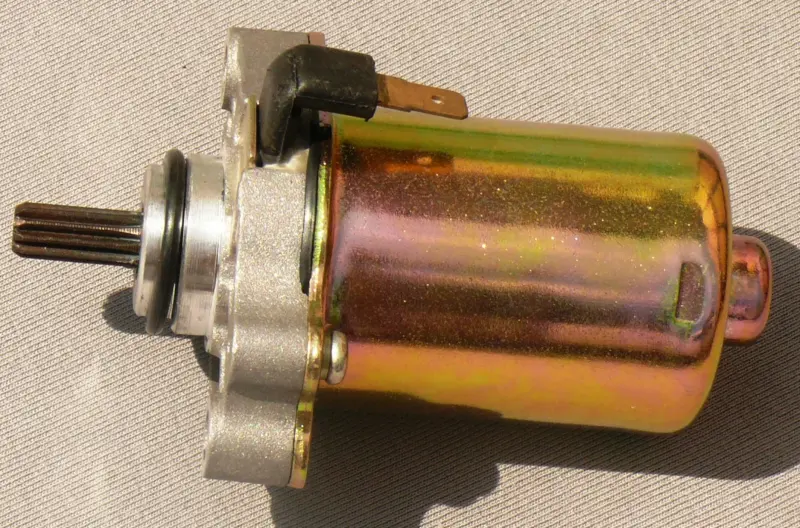

Стартер имеет цилиндрический корпус, передний фланец с крепёжными выступами и выступающий вал с продольными зубьями. Сбоку расположен плоский контакт подключения с изолирующей защитой у основания. При подборе важны форма передней части, расположение креплений и положение контакта: от них зависит, встанет ли стартер на своё место и получится ли подключить провод без натяжения.

Стартер работает кратковременно, только во время запуска. Длительная непрерывная прокрутка и многократные попытки завести двигатель без пауз нагревают его. Изношенный или заклинивающий привод также увеличивает нагрузку, поэтому замена одного электромотора не устраняет причину повторной поломки, если сопряжённые детали работают с заеданием.

Когда требуется замена

Повод проверить стартер — медленное вращение при исправном заряженном аккумуляторе, периодические отказы запуска, скрежет или отсутствие вращения при подаче питания. Возможные причины внутри стартера связаны с износом щёток, коллектора и опор вала. Однако щелчок реле сам по себе ещё не означает неисправность стартера: похожие симптомы дают плохие контакты, повреждённые провода и недостаточный заряд аккумулятора.

Что сверить со снятой деталью

• Форму и размеры посадочной части, расположение крепёжных отверстий и расстояние между ними.
• Длину выступающего вала, диаметр и число зубьев, а также глубину его входа в привод.
• Габариты корпуса и свободное место рядом с ним после установки.
• Тип, положение и ориентацию контакта питания, возможность поставить защиту соединения.
• Электрические параметры и направление вращения по маркировке прежнего стартера или документации скутера.

Одного сходства корпусов недостаточно. Неподходящий вал может не войти в зацепление либо упереться в соседнюю деталь, а несовпадение посадки помешает закрепить стартер без перекоса. Крепёж нельзя использовать для притягивания корпуса, который не садится на место свободно: так можно повредить фланец и привод.

Установка и проверка

Перед снятием отключают аккумулятор, начиная с отрицательной клеммы. Затем отсоединяют провод стартера и освобождают крепления, сохраняя положение снятых деталей. Посадочное место очищают, проверяют зубья сопряжённого привода, состояние провода и его наконечника. Если в месте установки предусмотрено уплотнение, осматривают его и заменяют при повреждении.

Новый стартер устанавливают без ударов и перекоса, совмещают вал с приводом и затягивают крепления с моментом, указанным в документации техники. Провод закрепляют так, чтобы он не касался подвижных и горячих частей, а соединение закрывают защитой. После подключения аккумулятора выполняют короткий пробный запуск. Скрежет, заедание или сильный нагрев соединения требуют остановки и проверки установки; продолжать прокрутку с такими признаками не стоит.
