Электростартер Suzuki AD100 VDK

Электростартер Suzuki AD100 VDK предназначен для запуска двигателя скутера: он преобразует энергию аккумулятора во вращение и передаёт его механизму пуска. После запуска двигателя стартер больше не должен работать. При замене важно сопоставить не только название модели, но и посадку, привод и подключение со снятой деталью — от этого зависит правильное зацепление и возможность установки без переделок.

Конструкция и работа

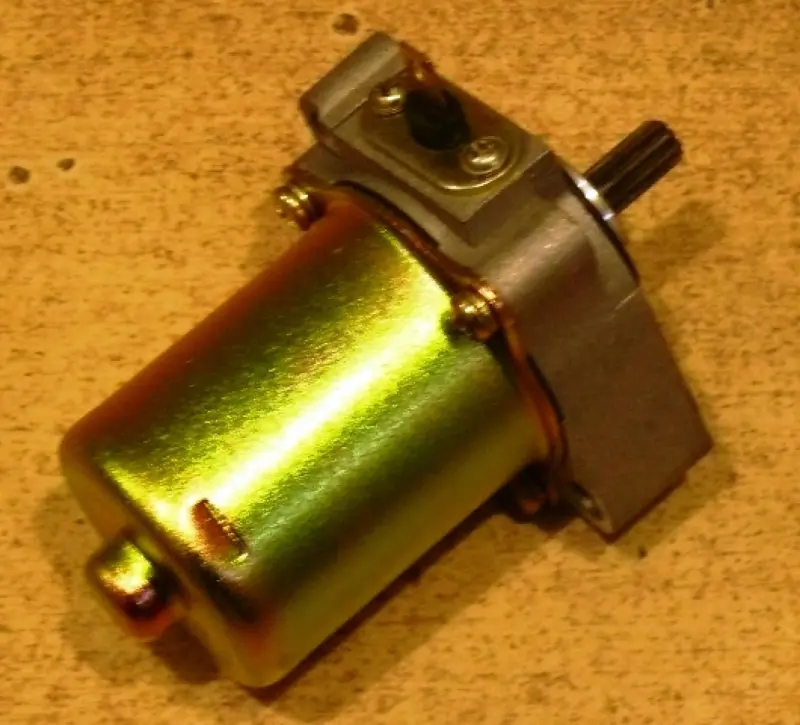

Стартер имеет цилиндрический корпус, переднюю часть с крепёжными выступами и выступающий приводной вал с продольными зубьями. Сверху расположен электрический вывод с изолятором. При подборе такая компоновка задаёт несколько точек проверки: расположение креплений, вылет вала и свободное место для подключения провода. Корпус должен занять своё место без перекоса, а вывод — оставаться доступным и не касаться соседних деталей.

Когда требуется замена

Повод проверить стартер — медленное вращение двигателя при пуске, периодические отказы, посторонний скрежет или отсутствие вращения после включения. Износ щёток и коллектора может вызывать нестабильную работу, а износ опор вала — люфт и шум. Повреждённые зубья привода мешают нормальной передаче вращения. Продолжительные попытки запуска без пауз перегревают электродвигатель и могут ускорить повреждение его обмоток.

Один щелчок при нажатии кнопки ещё не означает, что менять нужно именно стартер. Слабый аккумулятор, плохой контакт силового провода, ненадёжное соединение с массой или неисправность реле дают сходные симптомы. Если стартер вращается, но двигатель не прокручивается, проверяют также механизм передачи вращения. Такая проверка помогает отделить поломку электродвигателя от неисправностей рядом с ним.

Что сверить со снятой деталью

• Форму передней части, положение крепёжных отверстий и расстояние между ними.
• Посадочную поверхность, габариты корпуса и место, которое стартер занимает на двигателе.
• Длину выступающей части вала, диаметр, число и профиль зубьев привода.
• Расположение электрического вывода, способ закрепления провода и состояние его защитного покрытия.

Сравнение удобнее выполнять по снятому стартеру, отдельно проверяя каждый пункт. Близкая форма корпуса не компенсирует другой вылет вала или несовпадение креплений. Ошибка в приводе может привести к неполному зацеплению, шуму и повреждению сопряжённых деталей, а смещённый вывод — к натяжению провода или его контакту с корпусом двигателя.

Особенности установки

Работу начинают с отключения минусовой клеммы аккумулятора. Затем отсоединяют провод стартера, освобождают крепления и снимают деталь, запоминая положение установленных втулок, прокладок и уплотнений, если они предусмотрены конструкцией. Посадочное место очищают; рядом осматривают зубья ответного привода, крепёж и наконечник провода. Повреждённые уплотнения и ненадёжные соединения устраняют до сборки.

Новый стартер устанавливают ровно, без усилия при совмещении привода. Притягивать неплотно севший корпус болтами нельзя: сначала выясняют, что мешает посадке. Крепёж затягивают по требованиям руководства скутера, провод закрепляют без натяжения, а вывод защищают от случайного контакта с металлом. После подключения аккумулятора выполняют короткий пробный пуск и проверяют отсутствие скрежета, ослабленных соединений и работы стартера после отпускания кнопки.
