Электростартер 4T GY6 125/150 VDK

Назначение и устройство

Электростартер 4T GY6 125/150 VDK предназначен для запуска четырёхтактного двигателя: он преобразует энергию аккумулятора во вращение и через привод запуска прокручивает коленчатый вал. После того как двигатель начал работать самостоятельно, стартер выключают. Такая деталь нужна при замене неисправного стартера, когда причина отказа установлена именно в его электромоторе или механической части.

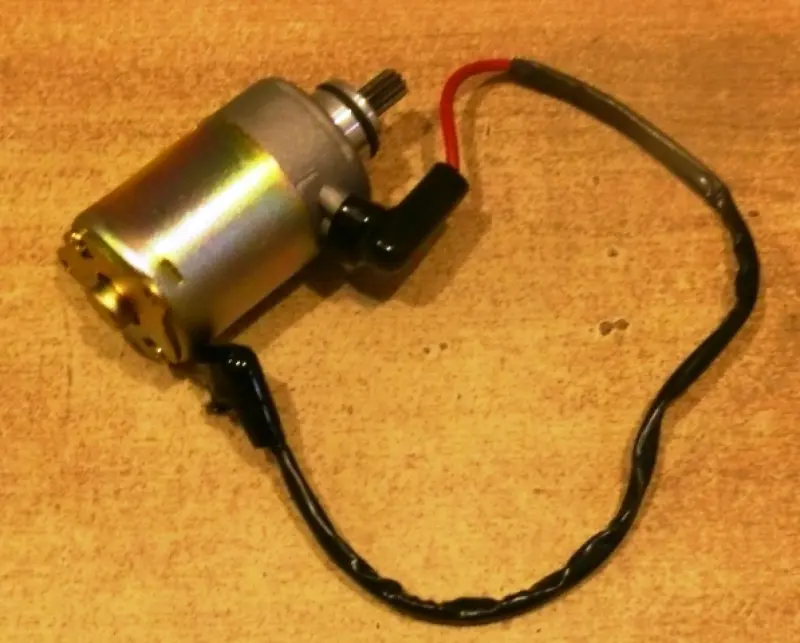

Стартер имеет цилиндрический корпус, переднюю посадочную часть с выступающим зубчатым валом и провод с защитной оболочкой. На корпусе предусмотрены точки крепления, а место подключения провода закрыто защитным колпачком. При подборе важны не только очертания корпуса: вал должен правильно входить в зацепление с приводом, посадочная часть — соответствовать месту установки, а крепления — совпадать без доработки.

Когда требуется замена

Повод проверить стартер — медленное или прерывистое вращение при запуске, периодические отказы, скрежет либо вращение электромотора без прокручивания двигателя. Износ щёток и коллектора может нарушать контакт внутри стартера, а износ опор вала — вызывать люфт и задевание вращающихся деталей. Повреждённые зубья мешают нормальной передаче усилия. Продолжительные попытки запуска без пауз перегревают электромотор и ускоряют его износ.

Щелчок реле или тишина при нажатии кнопки сами по себе ещё не означают поломку стартера. До замены проверяют заряд аккумулятора, силовые соединения, контакт массы и работу реле запуска. Если стартер вращается, а двигатель остаётся неподвижным, проверяют также привод запуска. Это позволяет заменить причину неисправности и не оставить новый электромотор работать с повреждёнными сопряжёнными деталями.

Что сверить при подборе

Сравните снятый стартер с заменой по расположению и расстоянию между креплениями, форме и глубине посадочной части, длине выступающего вала, числу и профилю его зубьев. Отдельно проверьте габариты корпуса, направление выхода провода, его подключение и возможность проложить его по штатному пути. Номинальное напряжение сверяют с требованиями техники и обозначениями прежнего стартера. Одного совпадения общего вида недостаточно для правильного зацепления и установки.

Особенности установки

Работу начинают с выключенного зажигания и отключения минусовой клеммы аккумулятора. Перед снятием запоминают положение провода и очищают участок вокруг посадочного места. После демонтажа осматривают зубья ответного привода, посадочную поверхность, крепёж и состояние контактов. Уплотнение, если оно предусмотрено конструкцией, проверяют на повреждения; изношенные сопряжённые детали меняют по результатам осмотра.

Стартер устанавливают без перекоса и чрезмерного усилия. Если посадочная часть не входит свободно, причину выясняют до затяжки: притягивать неподходящую деталь болтами нельзя. Крепёж затягивают по требованиям техники, провод закрепляют вдали от горячих и подвижных частей, защитный колпачок возвращают на контакт. После подключения аккумулятора выполняют короткую проверку запуска. Скрежет, заедание или нагрев соединения требуют остановки и повторной проверки: неверное зацепление повреждает зубья, а плохой контакт затрудняет запуск и нагревает провод.
