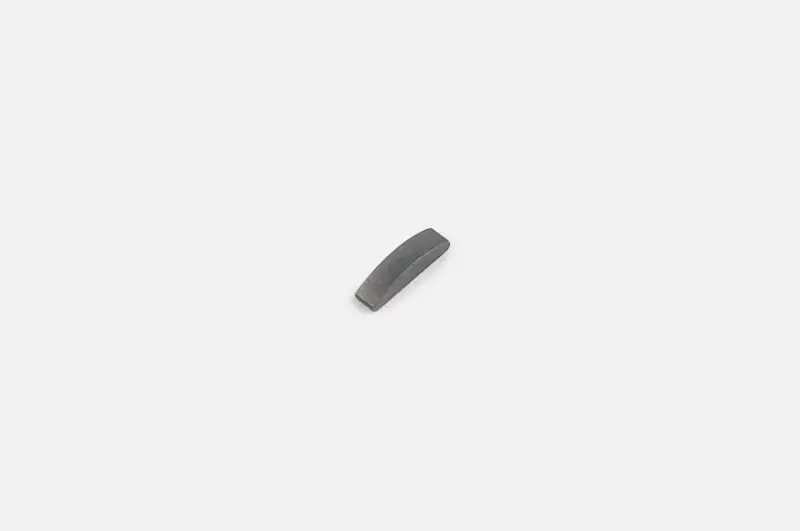

Шпонка коленвала Honda 13×3×2,5 мм VDK

Шпонка коленвала Honda 13×3×2,5 мм VDK устанавливается в паз коленчатого вала и сопрягается с пазом насаживаемой детали. Она задаёт взаимное угловое положение деталей шпоночного соединения. При ремонте её меняют, если грани смяты, появилась трещина или шпонку срезало. Даже небольшая деформация может мешать правильной посадке и сборке.

Роль шпонки в соединении

Это небольшая деталь с изогнутым профилем и плоскими боковыми поверхностями. Для её работы важны форма, размеры и состояние граней, контактирующих с пазом. Шпонка должна занимать предусмотренное место без перекоса: выступающая часть входит в ответный паз при установке сопряжённой детали на вал.

Шпонка не заменяет крепёж и не устраняет повреждение посадочных поверхностей. Если соединение ослабло, на её гранях могут появиться следы ударов и смятия. Поэтому при повторном срезании шпонки нужно выяснить причину: проверить посадку, состояние пазов и затяжку крепления. Одна лишь замена повреждённой детали в таком случае не решает проблему.

Что сверить при подборе

Размерное обозначение — 13×3×2,5 мм. Сопоставьте все три размера со снятой шпонкой и требованиями к соединению. У сильно деформированного образца замеры могут отличаться от первоначальных, поэтому дополнительно проверяют паз и документацию конкретного двигателя. Одного совпадения длины недостаточно: слишком толстая шпонка не сядет правильно, а слишком тонкая оставит зазор.

• Сравните контур шпонки, форму её торцов и профиль поверхности, которая входит в паз вала.
• Проверьте ширину и глубину паза, отсутствие заусенцев, забоин и расширения его краёв.
• Убедитесь, что ответный паз сопряжённой детали не разбит и позволяет собрать соединение без перекоса.
• Учитывайте точную модель двигателя и место установки: название производителя само по себе не определяет нужную шпонку.

Когда требуется замена

Поводом для замены служат срез, трещины, заметное смятие, сколы и потеря исходной формы. Осмотрите обе боковые грани и участок, выступающий над пазом. Если шпонка болтается, необходимо проверить и сам паз: изношенное посадочное место нельзя исправить установкой новой детали того же размера. Повреждения ответного паза также требуют устранения до сборки.

Установка и проверка посадки

После снятия сопряжённой детали извлеките старую шпонку, не повреждая края паза. Удалите загрязнения и оставшиеся фрагменты. Осмотрите посадочные поверхности вала, ответный паз и крепёж. Детали со следами повреждения оценивают отдельно; при необходимости их заменяют вместе со шпонкой.

Установите новую шпонку в правильном положении и убедитесь, что она не наклонена. При совмещении пазов следите, чтобы насаживаемая деталь не вытолкнула её из посадочного места. Не пытайтесь компенсировать несоответствие размеров ударами или стягиванием крепежом: так можно повредить паз и получить неполную посадку. Сборку и затяжку выполняют по инструкции конкретного двигателя.

После сборки проверьте полноту посадки и отсутствие нежелательного смещения. Неправильно подобранная или перекошенная шпонка способна нарушить положение сопряжённых деталей, смять края пазов и снова срезаться под нагрузкой. Точное совпадение размеров и исправные посадочные поверхности здесь важнее внешнего сходства со старой деталью.
