Шатуны ИЖ ЮПИТЕР, пара с втулками, нижними сепараторами и шайбами VDK

Пара шатунов ИЖ ЮПИТЕР для ремонта кривошипно-шатунного механизма двигателя. Шатун соединяет поршень с коленчатым валом и передаёт усилие от поршня на кривошип. Его головки работают в подвижных соединениях, поэтому состояние втулок, роликов и сопряжённых поверхностей влияет на люфт, шум и работу двигателя под нагрузкой. Обозначение комплекта — VDK.

Конструкция и состав

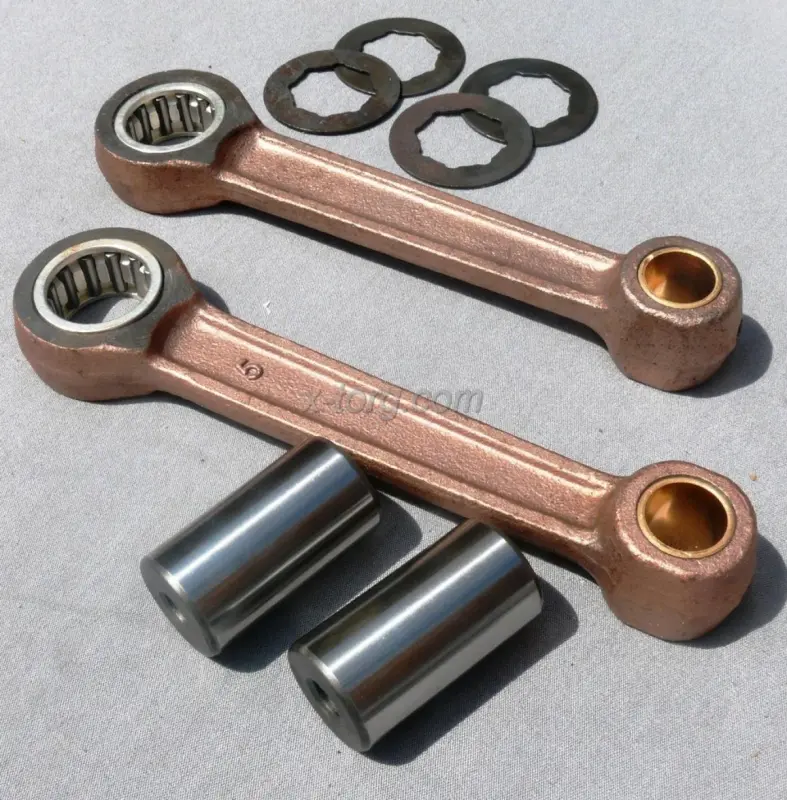

В набор входят два шатуна, втулки верхних головок, нижние роликовые сепараторы, два цилиндрических пальца и четыре шайбы. В малых головках установлены втулки, а в больших — сепараторы с роликами. Верхняя головка соединяется с поршневым пальцем, нижняя работает на пальце кривошипа. Шайбы располагаются по сторонам нижней головки и участвуют в обеспечении её правильного осевого положения.

При восстановлении соединения оценивают не только сам шатун. Новые ролики не устранят износ поверхности, по которой они работают, а новая втулка не исправит повреждённый поршневой палец. Поэтому сопряжённые детали проверяют вместе: задиры, выработка и повреждение посадок могут потребовать их замены одновременно с шатунами.

Когда нужна замена

Поводом для разборки и проверки служат стук в кривошипном механизме, ощутимый радиальный люфт нижней головки, заедание при повороте шатуна, следы перегрева или повреждения роликов. У верхней головки проверяют износ втулки и посадку поршневого пальца. Боковое перемещение шатуна само по себе ещё не доказывает неисправность: осевой зазор измеряют отдельно и сравнивают с требованиями к двигателю.

Недостаточная смазка, загрязнения и длительная работа с увеличенными зазорами ускоряют износ этих соединений. Деформированный шатун, трещины или повреждённые поверхности головок — причины отказаться от дальнейшего использования детали. Один лишь звук двигателя не позволяет точно определить источник неисправности; решение принимают после осмотра и измерений.

Что сверить при подборе

Сравните со снятыми деталями межосевое расстояние головок, их ширину, диаметры отверстий и пальцев, размеры втулок и нижних сепараторов. Отдельно проверьте толщину и форму шайб, а также расположение смазочных отверстий, если они предусмотрены конструкцией. Если коленвал уже ремонтировали, ориентируйтесь на фактические размеры его сопряжений и требования ремонтной документации.

Несовпадение длины шатуна меняет положение поршня, ошибка в ширине головки или толщине шайб нарушает боковой зазор. Слишком плотная посадка может вызвать нагрев и заедание, слишком свободная — стук и ускоренную выработку. Подбирать комплект только по общему сходству формы недостаточно.

Особенности установки

Замена шатунов требует разборки и последующей сборки коленчатого вала с прессовым оборудованием и измерительным инструментом. До сборки проверяют пальцы, посадки в щеках и сопряжённые поверхности, очищают детали и смазывают подвижные соединения. Втулки верхних головок проверяют по фактическому поршневому пальцу; необходимость обработки определяют измерением.

При сборке соблюдают расположение шайб и требуемые зазоры. После запрессовки проверяют свободное движение шатунов, осевое положение, соосность и биение коленвала. Удары молотком вместо контролируемой запрессовки могут повредить посадки и нарушить центровку. Без оборудования для этих проверок замену стоит поручить мастерской, которая занимается восстановлением коленвалов.
