Шайба стопорная заводного сектора 4T GY6 50 (d-14) OLN

Фиксация сектора кикстартера

Стопорная шайба заводного сектора 4T GY6 50 (d-14) OLN предназначена для удержания детали механизма ножного запуска от осевого смещения. Такой стопор устанавливается в канавку на валу и ограничивает перемещение закреплённых на нём деталей вдоль оси. Его исправность нужна для сохранения правильного положения сектора: при нарушении фиксации механизм может получить лишний люфт, задевать соседние детали или работать с перекосом.

Конструкция и причины замены

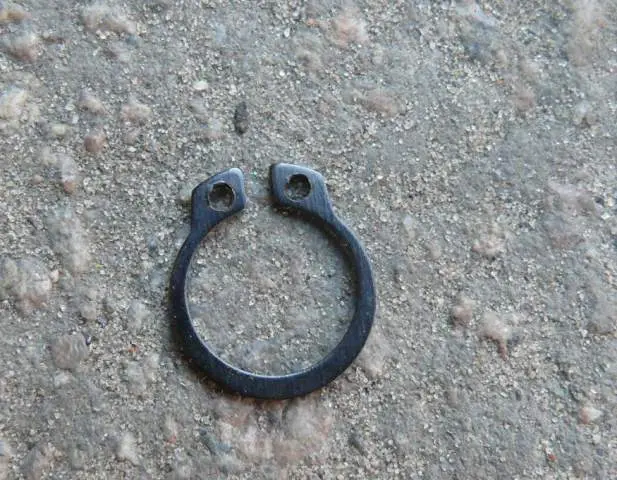

Шайба выполнена в форме разрезного стопорного кольца с двумя отверстиями на концах. В эти отверстия входят наконечники щипцов для стопорных колец, которыми деталь разводят при снятии и установке. После посадки в канавку кольцо должно удерживаться в ней по окружности. Отверстия служат для инструмента, а не для крепления винтами; при работе с ними нельзя чрезмерно раздвигать концы и деформировать кольцо.

Стопор меняют при трещинах, надломах возле отверстий, заметном изгибе, повреждении кромок или потере упругости. Повод проверить его состояние — осевой люфт сектора, смещение деталей после разборки или обнаруженное неполное зацепление кольца с канавкой. Если снятая шайба осталась разжатой и не возвращается к прежней форме, подгибать её для повторного использования не стоит: такая фиксация может нарушиться под нагрузкой.

Что сверить при подборе

Сравните стопор со снятой деталью по форме, толщине, диаметру и расположению отверстий для щипцов. Обозначение d-14 сохраняйте как ориентир при сопоставлении, а посадку проверяйте по размерам вала и его канавки. Измерять сильно растянутое старое кольцо как единственный образец нельзя: деформация меняет его геометрию. Если прежний стопор утерян, для подбора нужны параметры посадочного места, а не только название двигателя.

Особенно существенны ширина и состояние канавки. Слишком толстое кольцо не сядет в неё полностью, слишком тонкое может оставить лишнее осевое перемещение. Неверный диаметр мешает надёжному охвату вала. Рядом со стопором осмотрите предусмотренные конструкцией упорные шайбы и втулки, а также сам сектор: износ этих деталей способен сохранять люфт даже после замены кольца. Повреждённая канавка тоже требует устранения причины, иначе новый стопор не обеспечит правильную фиксацию.

Установка и проверка

Открывая доступ к механизму, запомните порядок расположения шайб и втулок. Снимайте кольцо подходящими щипцами, удерживая его от отскока; используйте защитные очки. Очистите канавку от загрязнений и проверьте её кромки. Новый стопор разводите только настолько, насколько нужно для прохождения через вал, без скручивания и ударов. Установите его в предназначенную канавку, сохранив штатный порядок соседних деталей.

После сборки проверьте посадку кольца по всей окружности и убедитесь, что оно не осталось на краю канавки. Аккуратно проверьте ход механизма вручную: сектор не должен заклинивать или смещаться из-за незакреплённых деталей. При сохраняющемся люфте сначала установите его причину. Неподходящий либо недосаженный стопор способен выйти из канавки и нарушить работу ножного запуска, поэтому проверка фиксации обязательна до эксплуатации.
