Шайба стопорная передней звезды привода Delta VDK

Фиксация передней звезды

Стопорная шайба передней звезды привода Delta удерживает ведущую звезду на валу от осевого смещения. Эта небольшая деталь относится к креплению цепного привода: при исправном стопоре звезда сохраняет предусмотренное положение относительно вала. Шайбу меняют при повреждении или износе, а также проверяют при снятии передней звезды. Саму звезду она не заменяет и износ её посадки не устраняет.

Конструкция и признаки износа

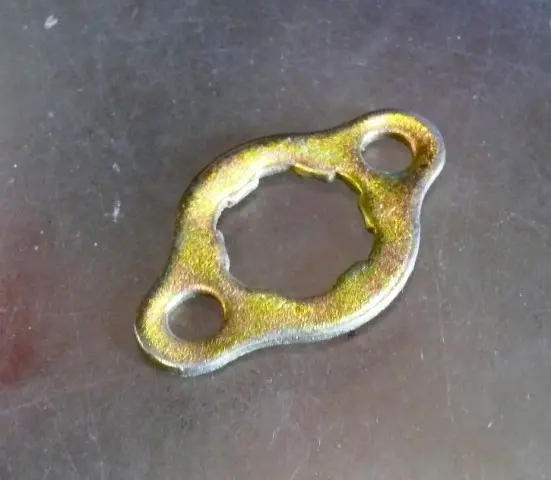

Шайба выполнена в форме плоской фигурной пластины с двумя выступающими ушками. В каждом ушке есть круглое крепёжное отверстие, а центральное отверстие имеет внутренние выступы. При подборе важны и этот профиль, и расположение боковых отверстий: от них зависит, сможет ли стопор занять нужное положение и совместиться с креплением звезды.

Причины замены — трещины возле отверстий, вытянутые отверстия под крепёж, деформация пластины и заметная выработка внутренних выступов. Повреждения могут появляться при ослабленном креплении, перекосе или попытке затянуть неподходящую шайбу с усилием. Если снятый стопор погнут, его не стоит выправлять для повторной установки: плоская на вид деталь может сохранить повреждения в местах изгиба.

Что сверить при подборе

Сравните новую шайбу со снятой по наружному контуру, толщине, форме центрального отверстия и расположению его выступов. Отдельно проверьте диаметр крепёжных отверстий и расстояние между их центрами. Одного совпадения общего силуэта недостаточно: небольшое отличие профиля может помешать посадке на вал, а несовпадение боковых отверстий — закреплению на звезде. Учитывайте фактическую конструкцию крепления на вашей технике, особенно если привод уже переделывали.

Осмотрите ответную часть вала, место фиксации стопора и крепёжные отверстия звезды. Новая шайба не компенсирует повреждённую посадку, сорванную резьбу или изношенные шлицы. Если звезда заметно перемещается, сначала установите причину: дело может быть не только в стопоре. Болты с повреждённой резьбой или головками заменяют подходящими по требованиям крепления; состояние самой звезды оценивают отдельно.

Установка и проверка

Работайте при заглушённом двигателе и устойчивом положении техники. После получения доступа к передней звезде очистите крепление от грязи и снимите старую шайбу, сохранив порядок расположения деталей. Установите новую в предусмотренное конструкцией положение. Центральный профиль должен правильно совместиться с валом, а оба отверстия — с креплением звезды. Не подтягивайте перекошенную пластину болтами и не растачивайте отверстия, чтобы заставить её подойти.

Затягивайте крепёж равномерно, соблюдая момент и способ стопорения, указанные в руководстве к технике. После сборки проверьте посадку шайбы, отсутствие перекоса и надёжность удержания звезды. Неподходящий или повреждённый стопор может допустить смещение звезды, нарушить ход цепи и повредить соседние детали. Если крепление не садится свободно или остаётся ненормальный люфт, выясните причину до запуска двигателя.
