Трос сцепления Delta VDK

Трос сцепления Delta VDK передаёт усилие от ручного рычага к механизму выключения сцепления. При выжиме рычага он перемещает привод, позволяя разъединить двигатель и трансмиссию для переключения передач и остановки. От свободного хода троса и правильной регулировки зависит, насколько полно сцепление выключается и возвращается в исходное положение после отпускания рычага.

Конструкция и причины замены

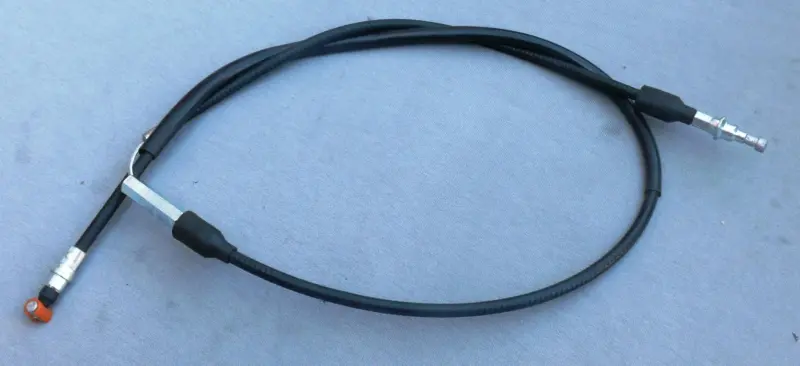

Трос имеет гибкую чёрную оболочку, оконцеватели и защитные колпачки у соединений. Оболочка задаёт маршрут прокладки и служит опорой для передачи усилия, а подвижная часть внутри неё связывает рычаг с приводом сцепления. При подборе имеют значение оба конца: их форма должна соответствовать посадочным местам, чтобы соединения удерживались без перекоса.

Повод осмотреть трос — тугой или ступенчатый ход рычага, заедание, замедленный возврат и необходимость часто восстанавливать свободный ход. Трос заменяют при разрывах оболочки, повреждении оконцевателей, распушённых проволоках у креплений или надломах после резкого перегиба. Влага, загрязнение и трение на неправильном маршруте ускоряют износ. Если регулировка перестала давать нужный результат, проверьте также рычаг и привод сцепления: похожие симптомы могут возникать из-за их заедания.

Что сверить со снятым тросом

Сравните общую длину, длину оболочки и выход подвижной части с обоих концов. Затем проверьте форму и размеры наконечников, опорных втулок, расположение регулировочных участков и способ фиксации в кронштейнах. Одного совпадения длины недостаточно: неподходящий наконечник может не сесть в рычаг, а другой выход внутренней части — не оставить запаса для настройки свободного хода.

Учитывайте маршрут от руля до двигателя и установленный руль. Слишком короткий трос натягивается при повороте руля и способен менять положение привода сцепления. Избыточная длина образует петли, которые трудно уложить без перегибов и касания соседних деталей. Сверяйте не только снятый образец, но и его прежнюю прокладку: следы перетирания или натяжения указывают на место, где маршрут нужно исправить.

Установка и проверка

На заглушённом двигателе ослабьте регулировку и отсоедините старый трос от рычага и привода. Сохраните расположение направляющих и креплений. Новый трос прокладывайте плавными дугами, вдали от горячих поверхностей, острых кромок и подвижных деталей. Посадите наконечники и упоры оболочки в предусмотренные гнёзда, расправьте защитные колпачки. Не затягивайте крепления так, чтобы они сдавливали оболочку.

Одновременно осмотрите гнездо наконечника в рычаге, его ось, кронштейны и направляющие троса. Заусенцы, изношенные посадочные места и сломанные держатели могут быстро повредить новую деталь; такие части заменяют или приводят в порядок до окончательной сборки. Выставьте свободный ход по требованиям к технике и несколько раз выжмите рычаг. Поверните руль до упора в обе стороны: трос не должен натягиваться, заедать или менять свободный ход. Чрезмерная натяжка может вызвать пробуксовку сцепления, а слишком большой свободный ход — неполное выключение и затруднённое переключение передач.
