Трос заднего тормоза 4T GY6 125/150 2100 мм VDK

Трос заднего тормоза 4T GY6 125/150 длиной 2100 мм передаёт усилие от тормозной ручки к механическому приводу заднего тормоза скутера. При нажатии ручки внутренний трос перемещается в оболочке и тянет тормозной рычаг. От его свободного хода и правильной регулировки зависит, когда тормоз начнёт срабатывать и сможет ли полностью отпуститься после отпускания ручки.

Конструкция и причины замены

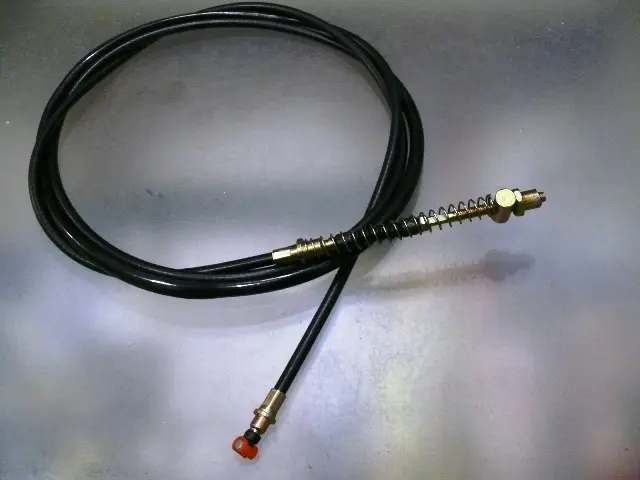

Трос выполнен в чёрной гибкой оболочке, на концах расположены наконечники. У одного конца есть открытая пружина и резьбовой участок. При подборе имеют значение не только длина, но и форма этих окончаний: они должны правильно садиться в крепления ручки, упоры оболочки и соединение с тормозным рычагом. Наконечник, который не удерживается в своём посадочном месте, не позволяет надёжно передавать усилие.

Повод осмотреть трос — тугая или рывками движущаяся ручка, медленный возврат привода, повреждённая оболочка, заломы и оборванные проволоки возле наконечников. Вода и грязь, попавшие внутрь через трещины, могут затруднять движение троса. Если регулировки уже не хватает, проверьте также посадку оболочки и состояние тормозного механизма: увеличенный ход ручки сам по себе ещё не указывает на неисправность троса.

Что сверить со снятой деталью

Сравните длину старого и нового троса одним способом, по одинаковым крайним точкам. Отдельно сопоставьте длину оболочки и выход внутреннего троса с обоих концов. Значение 2100 мм не заменяет эту проверку: при различной длине оболочки может не хватить хода для подключения и настройки даже при одинаковом общем размере.

Проверьте форму и размеры наконечников, устройство резьбового окончания, положение пружины и способ фиксации в штатных упорах. Ориентируйтесь на снятую деталь и фактическую прокладку по скутеру. Слишком короткий трос натягивается при повороте руля или движении подвески; слишком длинный образует лишние петли, которые могут перегибаться и касаться соседних деталей. Оболочка должна проходить по штатному маршруту без натяжения и резких изгибов.

Установка и проверка

До снятия запомните расположение троса в направляющих и креплениях. Ослабьте регулировку, освободите окончания и снимите трос, не повреждая упоры. Проверьте держатели оболочки, посадочные места наконечников и возврат тормозного рычага. Треснувшие держатели, повреждённые регулировочные детали и изношенные крепления стоит заменить вместе с тросом, если они мешают его правильной фиксации.

Проложите новый трос по штатному маршруту, полностью посадите оболочку в упоры и закрепите оба окончания. Свободный ход ручки отрегулируйте по требованиям конкретного скутера: постоянное натяжение может оставлять тормоз поджатым, а чрезмерная слабина задерживает его срабатывание. Проверьте работу ручки несколько раз, затем убедитесь, что поворот руля не натягивает привод, а заднее колесо после отпускания тормоза вращается без подтормаживания. Завершите проверку торможением на малой скорости в свободном месте.
