Стоп-сигнал в сборе МИНСК (заводской) VDK

Стоп-сигнал в сборе МИНСК (заводской) VDK — задний фонарь, который сообщает о торможении мотоцикла. Его меняют при повреждении корпуса или рассеивателя, нарушении крепления, а также когда восстановить старый фонарь до исправного состояния уже не получается. Исполнение в сборе подходит для замены фонаря целиком: при подборе нужно сопоставлять не только наружную форму, но и способ крепления и подключения.

Конструкция и причины замены

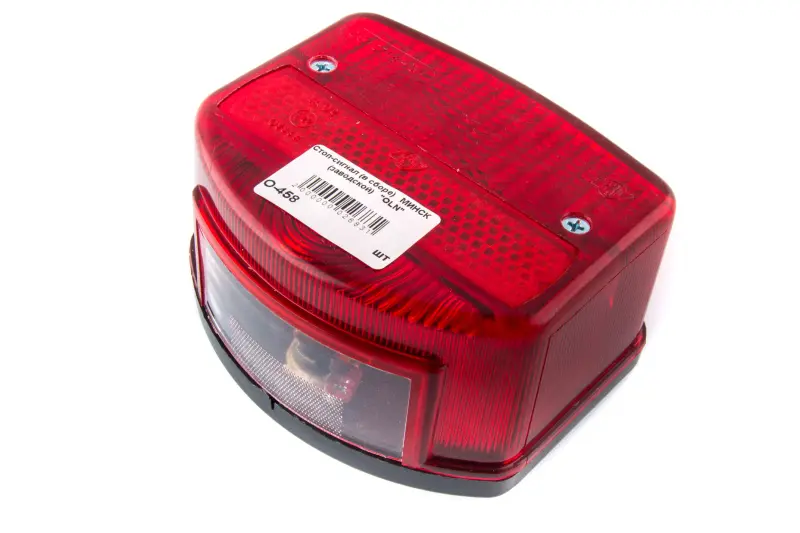

Фонарь имеет красный рельефный рассеиватель, светлую прозрачную секцию в нижней части и тёмное основание. Корпус прямоугольный, со скруглёнными углами; снаружи доступны два винта рассеивателя. При осмотре старого фонаря обратите внимание на трещины возле винтов, сколы по краям и плотность прилегания рассеивателя к основанию. Повреждения в этих местах могут пропускать влагу и пыль, а ослабленное соединение позволяет деталям смещаться от вибрации.

Поводом для замены служат также разбитые крепления, заметно потускневший рассеиватель и следы перегрева внутри корпуса. Если свет пропадает периодически или не включается совсем, сначала проверьте источник света, контакты, проводку и выключатель стоп-сигнала. Замена корпуса фонаря сама по себе не устранит обрыв провода или неисправность выключателя. Следы окисления требуют внимания и к соединениям: новый фонарь с плохим контактом тоже будет работать с перебоями.

Что сверить при подборе

Сравните снятый фонарь с заменой по форме основания, расположению крепёжных точек и месту выхода проводов. Проверьте расстояния между креплениями, габариты и свободное пространство на месте установки. Основание должно прилегать к кронштейну без перекоса, а рассеиватель — оставаться доступным для обслуживания. Несовпадение креплений нельзя устранять затяжкой с усилием: так можно повредить корпус и получить ненадёжную посадку.

Отдельно сопоставьте число и назначение контактов, тип соединения с проводкой и параметры установленного источника света с требованиями мотоцикла. Если старый фонарь выполнял несколько световых функций, проверьте подключение каждой из них. Не ориентируйтесь только на цвет проводов: после предыдущего ремонта он может отличаться от штатного. Ошибка подключения способна привести к отсутствию стоп-сигнала или его постоянному свечению.

Установка и проверка

Отключите питание и зафиксируйте расположение проводов старого фонаря. Снимите его, очистите посадочное место и осмотрите кронштейн, крепёж, соединения и изоляцию рядом с корпусом. Повреждённые наконечники, растрескавшиеся уплотнения и ослабленный крепёж стоит заменить при сборке. Закрепите новый фонарь без перекоса, затягивая винты равномерно; провода уложите так, чтобы их не зажимало основание и не натягивало при движении подвески.

После подключения убедитесь, что фонарь держится неподвижно, а рассеиватель плотно прилегает по краям. Проверьте включение стоп-сигнала от каждого предусмотренного органа управления тормозом и его выключение после отпускания. Если есть другие подключённые световые функции, проверьте их отдельно и совместно со стоп-сигналом. Мерцание, нагрев соединений или неверный режим свечения — повод проверить подключение до поездки.
