Статор генератора 4T GY6 125/150 (10+1 катушка) VDK

Статор генератора 4T GY6 125/150 (10+1 катушка) VDK — неподвижная часть генератора для четырёхтактного двигателя. Он устанавливается под ротором: при вращении ротора в обмотках вырабатывается ток, который используется системой электрооборудования. Исправность статора влияет на работу зарядки аккумулятора, а в соответствующей схеме питания зажигания — и на образование искры. Деталь меняют при повреждении обмоток, изоляции или выводов, когда проверка подтверждает неисправность именно статора.

Конструкция и подключение

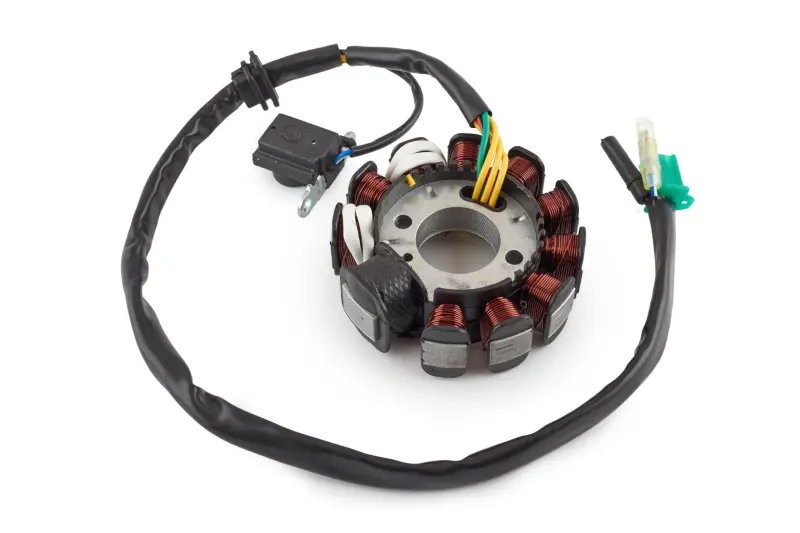

Катушки расположены по окружности основания с центральным отверстием. От них выведен жгут проводов в общей защитной оболочке, на концах находятся разъёмы. Предусмотрен отдельный выносной датчик с крепёжной пластиной; на жгуте есть уплотнитель для прохода проводов через корпус. При установке нужно сохранить правильное положение этих частей: проводка не должна касаться вращающегося ротора, а уплотнитель должен сидеть в своём пазу без перекоса.

Обозначение 10+1 катушка помогает различать варианты статора, но для подбора одного количества катушек недостаточно. Даже при сходной форме различия в креплениях, выводах и расположении датчика могут помешать установке или подключению. Сравнивать нужно всю снятую деталь вместе с проводкой, а не только кольцевое основание.

Когда требуется замена

Поводом для проверки становятся отсутствие зарядки, разряд аккумулятора во время работы и перебои зажигания, если оно получает питание от обмоток генератора. При осмотре обращают внимание на потемневшую изоляцию, следы перегрева, повреждённые провода и ослабленные контакты. Причиной отказа могут быть перегрев обмоток, перетирание жгута или повреждение выводов. Такие же симптомы бывают при неисправном регуляторе или плохих соединениях, поэтому менять статор только по разряженному аккумулятору не стоит.

Что сверить при подборе

• Форму основания, его наружный и внутренний диаметры, расположение крепёжных отверстий.
• Количество и расположение катушек, высоту статора и свободное место внутри ротора.
• Число проводов, форму разъёмов и назначение контактов по схеме техники: одинаковый цвет проводов сам по себе не подтверждает правильное подключение.
• Расположение и крепление датчика, длину жгута и форму проходного уплотнителя.

Параметры обмоток проверяют по документации конкретного двигателя. Неподходящая схема подключения может привести к отсутствию зарядки или искры, а ошибка в геометрии — к контакту статора с ротором. Крепёж должен совпадать без рассверливания отверстий и установки основания с перекосом.

Особенности замены

Работу выполняют на остановленном и остывшем двигателе, отключив аккумулятор. До разборки отмечают маршрут жгута и положение разъёмов. Доступ к статору получают по порядку разборки конкретного двигателя; если требуется снять ротор, используют подходящий съёмник. После снятия старой детали осматривают внутреннюю поверхность ротора, посадочное место, крепёж, проход проводов и ответные контакты. Повреждённые уплотнения и разъёмы заменяют, а при нарушении прокладки снятой крышки устанавливают новую.

Статор закрепляют с моментом затяжки, указанным для двигателя, датчик выставляют по его техническим требованиям. Жгут укладывают в предусмотренные держатели без натяжения и защемления крышкой. После сборки проверяют отсутствие задевания ротора, надёжность соединений, работу двигателя и зарядку аккумулятора по нормам техники.
