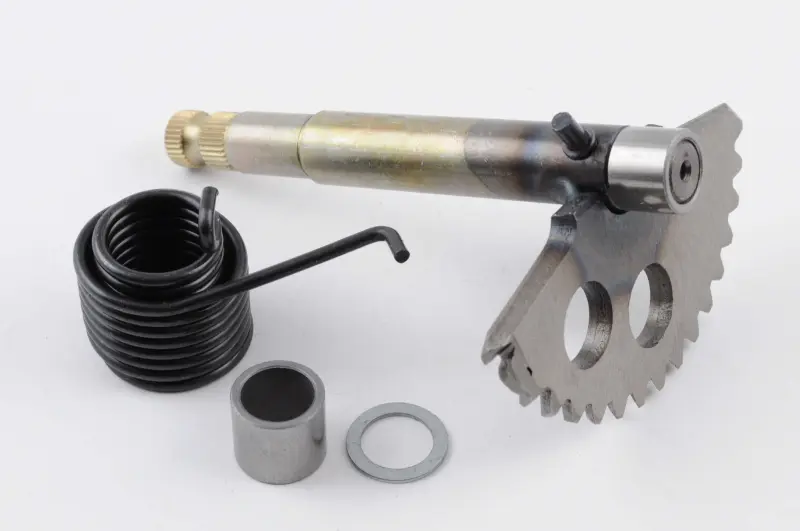

Сектор кикстартера (полумесяц) 4T GY6 125/150, L-160mm, с пружиной и втулкой AMG

Сектор кикстартера, или заводной полумесяц, для четырёхтактного двигателя GY6 125/150 передаёт движение от ножного рычага к механизму запуска. При нажатии на рычаг вал поворачивается, а зубчатый сектор входит в работу с ответной шестернёй. Пружина возвращает механизм в исходное положение после отпускания рычага. Обозначение длины — L-160mm, 160 мм. Сектор поставляется с пружиной и втулкой; обозначение AMG сохранено в названии.

Конструкция и причины замены

Полумесяц соединён с валом, на наружном конце которого выполнены шлицы для крепления рычага. Зубья расположены по дуге сектора и работают на ограниченном участке поворота. При подборе имеют значение не только длина вала, но и положение зубчатой части относительно его посадочных участков: от этого зависит правильное зацепление внутри крышки механизма.

Повод осмотреть сектор — проскальзывание при нажатии, рывки, заедание или заметный люфт вала. Скруглённые и сколотые зубья мешают передавать усилие, а повреждённые наружные шлицы ухудшают фиксацию ножного рычага. Если рычаг плохо возвращается, проверяют пружину, её зацепы и свободный ход вала во втулке. Один симптом ещё не указывает на поломку самого полумесяца: похожее поведение может давать изношенная ответная шестерня или разбитое посадочное отверстие.

Что сверить со снятой деталью

Сравните длину вала и расположение его ступеней, диаметры посадочных участков, форму и размеры наружных шлицев. Отдельно сопоставьте толщину сектора, профиль и расположение зубьев, упоры и точки крепления возвратной пружины. Длину измеряйте между одинаковыми точками старой и новой деталей. Совпадение одного размера не заменяет проверки остальных посадок.

Втулка должна соответствовать валу и своему гнезду, а концы пружины — предусмотренным местам зацепления. Сохраните расположение снятых шайб и фиксаторов: они определяют положение деталей вдоль вала. Ошибка в длине, посадке или геометрии сектора может привести к неполному зацеплению, тугому ходу и контакту с крышкой. Попытка устранить заедание сильным нажатием на рычаг способна повредить зубья.

Установка и проверка хода

Замену выполняют на заглушённом двигателе после получения доступа к механизму кикстартера. До разборки запомните положение сектора, пружины, шайб и фиксаторов. Освобождайте пружину осторожно, удерживая её от резкого разворачивания. Очистите посадочные места, проверьте втулку, опору в крышке и ответную шестерню. Повреждённые сопряжённые детали стоит заменить вместе с сектором, иначе люфт или проскальзывание могут остаться.

При сборке установите вал и втулку без перекоса, закрепите концы пружины и задайте её предварительное натяжение по порядку сборки конкретного механизма. Соблюдайте штатное расположение шайб и фиксаторов. До пробного запуска проверьте плавность перемещения и возврат рычага: он не должен зависать, закусываться или требовать дополнительного усилия для возврата. При заедании повторно проверьте посадку и взаимное положение деталей.
