Реле поворотов 4T CB/CG 125/150 EVO

Реле поворотов 4T CB/CG 125/150 EVO задаёт прерывистую работу указателей поворота: при включении переключателя лампы должны мигать, а не светиться постоянно. Деталь нужна при восстановлении работы поворотников, если проверка показала неисправность самого реле. Обозначение 4T относится к четырёхтактной технике. Реле работает в системе световой сигнализации и не управляет зажиганием двигателя.

Конструкция и подключение

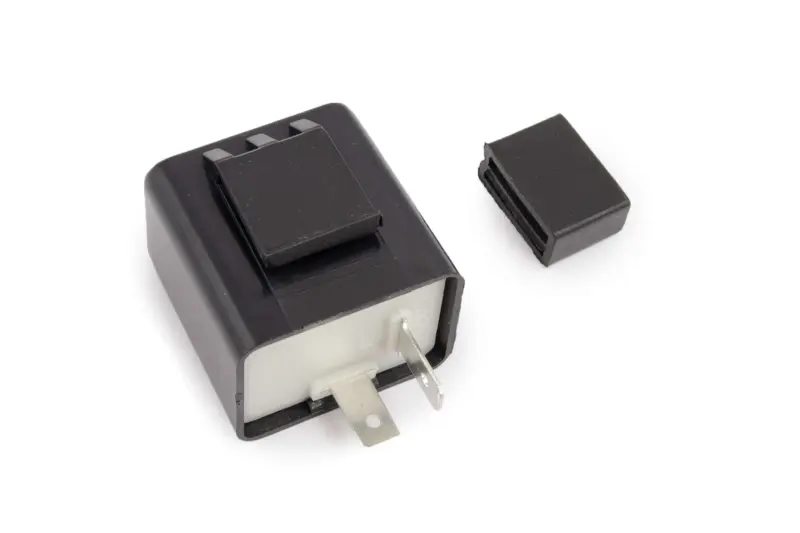

У реле чёрный корпус прямоугольной формы с плоскими контактными выводами. На корпусе предусмотрен наружный крепёжный элемент. При замене имеют значение не только форма корпуса, но и расположение контактов, способ подключения и посадка в штатном креплении. Провода не должны удерживать деталь на весу: от вибрации соединения расшатываются, а возле клемм могут появиться повреждения.

Когда требуется замена

Повод проверить реле — поворотники перестали мигать, горят непрерывно или включаются с перебоями. Однако такие симптомы возможны и при перегоревшей лампе, окислении разъёма, плохом соединении с массой либо повреждении проводки. Если отказал только один указатель, сначала стоит проверить его лампу и контакты. Замена реле имеет смысл после проверки питания и соединений: иначе неисправность может остаться и с новой деталью.

Что сверить при подборе

Сопоставьте снятое реле и замену по числу, форме и расположению выводов, обозначениям контактов и ответной колодке. Одинаковый корпус ещё не означает одинаковое подключение. Также проверьте рабочее напряжение и допустимую нагрузку по маркировке старого реле или документации техники. Для крепления сравните форму держателя и доступное место: корпус не должен упираться в соседние детали или натягивать жгут.

Учитывайте тип установленных указателей поворота. После перехода с обычных ламп на светодиодные нагрузка меняется, и реле должно быть рассчитано на такую работу. Неподходящее сочетание может вызвать слишком частое мигание, постоянное свечение или отсутствие включения. Если поворотники ранее переделывали, ориентируйтесь на фактическую схему подключения и параметры ламп, а не только на обозначение мотоцикла.

Установка и проверка

Выключите зажигание и обесточьте бортовую сеть по инструкции техники. До отсоединения старого реле запомните расположение проводов и маркировку клемм. Снимайте разъём за его корпус, не тяните за провода. Осмотрите колодку: потемневшие, окисленные или ослабленные контакты требуют устранения причины плохого соединения, а повреждённые клеммы и держатель — замены. Не подгоняйте подключение случайной перестановкой проводов.

Закрепите реле в штатном месте и подключите колодку без перекоса. Уложите проводку так, чтобы она не касалась горячих поверхностей и не пережималась облицовкой. После восстановления питания проверьте отдельно левую и правую стороны: все соответствующие указатели должны включаться и мигать равномерно. Если частота остаётся неправильной или работа прерывается, повторно проверьте нагрузку и соединения. Ошибка в подключении может привести к отказу сигнализации и повреждению реле.
