Реле зарядки 4T GY6 125/150, 5 проводов, AMG

Реле зарядки для четырёхтактных скутеров GY6 125/150 — регулятор, который участвует в зарядке аккумулятора и ограничивает напряжение от генератора. Исполнение на 5 проводов, обозначение AMG. Исправный регулятор помогает поддерживать нормальную работу бортового питания при изменении оборотов двигателя. При его неисправности аккумулятор может недополучать заряд или подвергаться перезаряду.

Корпус и подключение

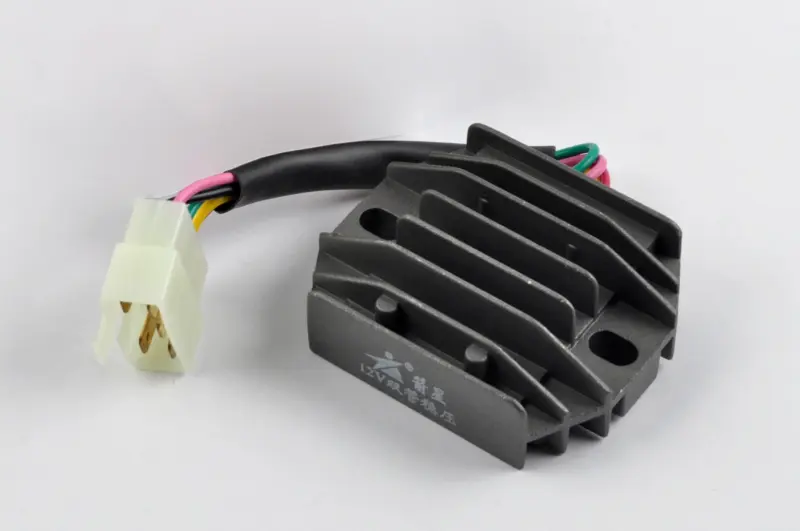

Реле имеет чёрный ребристый корпус, два крепёжных отверстия и короткий проводной вывод со светлой соединительной колодкой. Рёбра увеличивают поверхность отвода тепла: во время работы регулятор нагревается, поэтому его нельзя закрывать плотной обмоткой или размещать вплотную к предметам, мешающим охлаждению. Отверстия служат для закрепления на штатном месте, чтобы корпус не висел на проводах.

Когда проверяют реле зарядки

Повод для проверки — аккумулятор быстро разряжается после поездок, свет заметно меняет яркость с оборотами, лампы часто перегорают или аккумулятор чрезмерно нагревается. Такие признаки не доказывают поломку регулятора: похожее поведение вызывают повреждённые провода, плохой контакт массы, окисленные соединения и неисправный аккумулятор. До замены измеряют напряжение на его клеммах при разных оборотах и сопоставляют результат с требованиями конкретного скутера.

Само реле также осматривают: потемневшая колодка, оплавленные контакты, повреждённая изоляция и следы перегрева требуют внимания. Если разъём потерял плотность контакта, установка нового регулятора без восстановления соединения не устранит причину нагрева. Вместе с реле при необходимости заменяют повреждённую колодку и клеммы, а рядом проверяют состояние жгута и крепления проводов.

Что сверить при подборе

Сравните снятую деталь с заменой по количеству проводов, форме колодки, расположению контактов и назначению каждого вывода. Пять проводов и подходящий снаружи разъём сами по себе не обеспечивают правильного подключения. Цвет изоляции используйте лишь как дополнительный ориентир: распиновку сверяют со схемой скутера. Ошибка в соединении способна оставить аккумулятор без зарядки, вызвать перегрев проводки или повредить подключённые приборы.

Отдельно проверьте расположение крепёжных отверстий, свободное место под корпус и возможность проложить вывод без натяжения. Колодка должна соединяться без усилия и удерживаться штатным способом. Не подрезайте разъём ради совпадения и не переставляйте контакты наугад. Совпадение крепления не заменяет проверки схемы подключения.

Установка и контроль

Работу выполняют с выключенным зажиганием и отсоединённой минусовой клеммой аккумулятора. Перед снятием старого реле запоминают прокладку жгута, затем разъединяют колодку, удерживая её корпус, и отворачивают крепёж. Новую деталь закрепляют на штатном месте, а провода укладывают вдали от горячих поверхностей, острых кромок и подвижных частей. Контакты должны быть чистыми, соединение — плотным, а вывод — без перегибов у корпуса.

После подключения аккумулятора проверяют зарядку на работающем двигателе по требованиям скутера. Убедитесь, что напряжение остаётся в допустимых пределах, колодка не перегревается, а жгут не натянут. Если отклонения сохраняются, продолжают проверку системы зарядки: повторная замена реле без устранения причины может привести к той же неисправности.
