Реле зарядки 4T GY6 125/150, 4 провода, VDK

Реле зарядки 4T GY6 125/150 с четырьмя проводами — регулятор для системы зарядки аккумулятора скутера. Обозначение 4T относится к четырёхтактному двигателю. Регулятор ограничивает напряжение, поступающее от генератора к бортовому оборудованию, и участвует в питании аккумулятора при работающем двигателе. Его исправность важна для нормальной зарядки и работы потребителей: недостаточное напряжение оставляет батарею разряженной, а чрезмерное может повредить её и подключённые приборы.

Конструкция и подключение

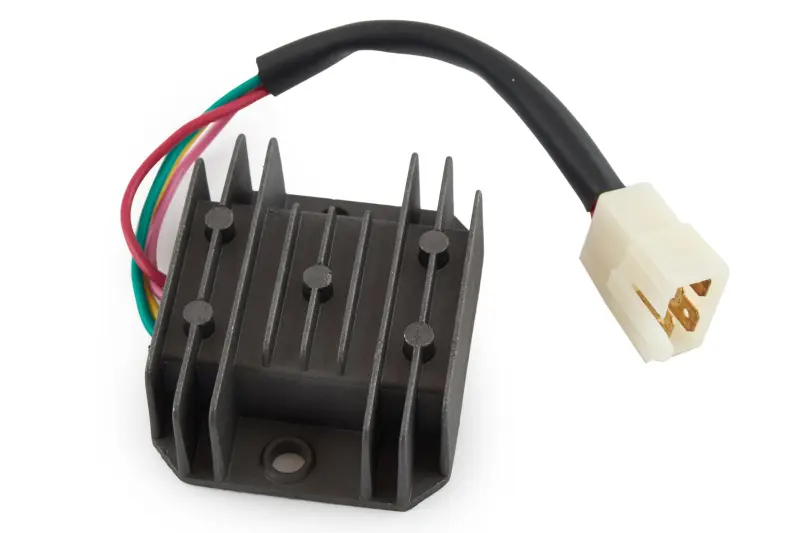

У реле чёрный корпус с выступающими рёбрами, крепёжное ушко с отверстием и проводной вывод с белым разъёмом. Рёбра увеличивают поверхность отвода тепла, которое образуется при работе регулятора. Проводной вывод позволяет расположить соединение отдельно от корпуса. При установке нужно сохранить доступ воздуха к рёбрам и проложить провода без натяжения: закрытый грязью корпус хуже охлаждается, а перегиб у выхода проводов создаёт риск повреждения изоляции и жил.

Когда нужна замена

Повод проверить регулятор — аккумулятор теряет заряд во время эксплуатации, лампы меняют яркость при изменении оборотов или часто перегорают. Следы перегрева на разъёме, оплавленный пластик и повреждённая изоляция также требуют внимания. Эти признаки не доказывают неисправность самого реле: похожие проявления бывают при плохом контакте, повреждении проводки или проблемах с аккумулятором. До замены проверяют соединения и измеряют напряжение зарядки по требованиям руководства скутера.

Что сверить при подборе

Сравните снятый регулятор с заменой по количеству проводов, форме разъёма, расположению контактов и назначению каждого вывода. Четыре провода и подходящий снаружи штекер сами по себе не подтверждают одинаковое подключение. Цвет изоляции тоже нельзя использовать как единственный ориентир: распиновку сверяют со схемой техники. Ошибка в соединении может привести к отсутствию зарядки, короткому замыканию или повреждению регулятора.

Проверьте расположение крепёжного отверстия, свободное место под корпус и возможность дотянуть разъём до штатной колодки без натяжения. Корпус не должен упираться в соседние детали, а проводам нужен маршрут вдали от горячих поверхностей и подвижных частей. Разъём должен соединяться без усилия и удерживаться в штатном положении; подрезать его ради совпадения формы не следует.

Установка и проверка

Работайте при выключенном зажигании и отключённой минусовой клемме аккумулятора. Отсоедините колодку, освободите крепление и снимите старое реле. Осмотрите ответный разъём: окисленные, ослабленные или подгоревшие контакты нужно привести в порядок, а повреждённую колодку заменить. Установите регулятор на штатное место, надёжно закрепите корпус и уложите проводной вывод так, чтобы его не пережимали облицовка и крепёж.

После подключения аккумулятора проверьте зарядку на режимах, предусмотренных руководством техники, в том числе с включёнными потребителями. Оцените устойчивость показаний и состояние соединения. Если разъём заметно нагревается или зарядка остаётся ненормальной, проверьте контакт и проводку, прежде чем продолжать эксплуатацию. Замена одного реле не устраняет повышенное сопротивление в повреждённой колодке.
