Набор прокладок цилиндра Yamaha JOG 3KJ Ø40 мм JYMP (#VDK)

Набор прокладок цилиндра Yamaha JOG 3KJ Ø40 мм JYMP (#VDK) предназначен для уплотнения соединений при сборке цилиндра двигателя. Прокладки отделяют сопрягаемые поверхности и помогают сохранять герметичность стыков. Их меняют при разборке цилиндра, повреждении уплотнений или обнаружении утечки через соединение. От плотности прилегания зависит, сможет ли двигатель сохранять необходимые условия для нормальной работы.

Что входит в набор

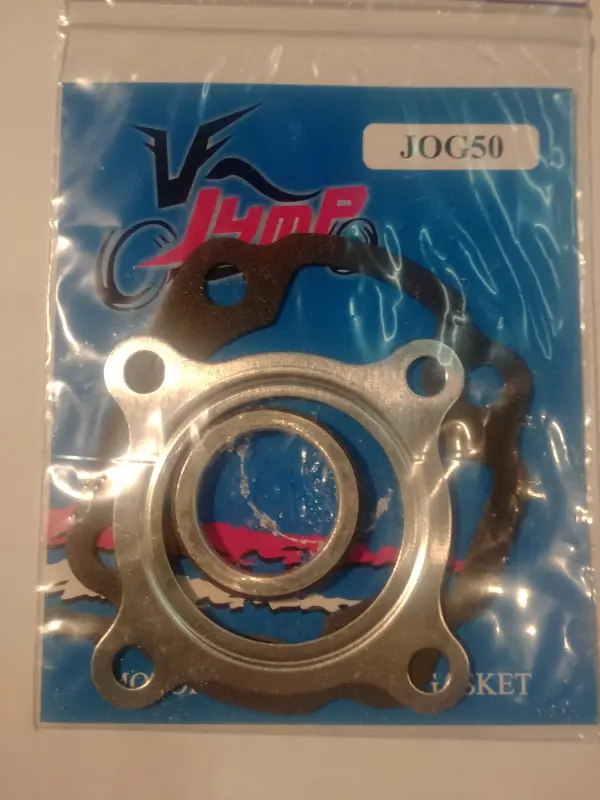

В наборе представлены прокладка основания цилиндра, прокладка головки с центральным отверстием и отверстиями под крепёж, а также отдельная кольцевая прокладка. Уплотнения различаются формой и местом установки: фигурный контур должен совпадать с соответствующей плоскостью двигателя, а отверстия — со шпильками и проходами. Кольцевую прокладку подбирают к её посадочному месту по снятому уплотнению и схеме сборки.

Когда требуется замена

Поводом проверить соединения служат следы прорыва газов у головки, влажный налёт возле основания цилиндра, нарушение устойчивой работы двигателя после разборки. Повреждённое уплотнение головки может сопровождаться потерей компрессии, а негерметичность основания — нарушением работы двигателя из-за подсоса воздуха. Эти признаки требуют проверки: по одному внешнему следу нельзя определить причину неисправности.

Снятая прокладка может остаться целой на вид, но уже иметь обжатые участки, надрывы возле отверстий или повреждённую кромку. Повторная сборка с таким уплотнением повышает вероятность утечки. Если прежняя прокладка прогорела или выдавилась, вместе с её заменой проверяют состояние прилегающих поверхностей и крепежа, чтобы повреждение не повторилось.

Как сверить размеры и форму

Обозначение Ø40 мм учитывают при подборе к цилиндру. Одного диаметра недостаточно: сравните каждую прокладку со снятой деталью и ответной плоскостью. Проверьте наружный контур, центральный проём, число и расположение крепёжных отверстий, вырезы и толщину по требованиям двигателя. Особенно внимательно проверяют посадку после замены цилиндра: установленная деталь может отличаться от прежней.

Правильно подобранная прокладка ложится без натяжения, не перекрывает проходы и не выступает в полость цилиндра. Несовпадение отверстий нельзя исправлять затягиванием крепежа. Ошибка в форме или толщине способна нарушить герметичность и положение сопрягаемых деталей, поэтому уплотнение не подрезают для приблизительной подгонки.

Особенности установки

С посадочных плоскостей аккуратно удаляют остатки прежних прокладок, не оставляя царапин и не допуская попадания частиц внутрь двигателя. Поверхности очищают, осматривают на прогар, забоины и деформацию. Новая прокладка не устраняет неровность плоскости; обнаруженные повреждения нужно устранить до сборки.

Прокладки укладывают в предусмотренном положении, проверяют совпадение отверстий и отсутствие складок. Герметик применяют только там, где это предусмотрено руководством двигателя. Головку затягивают по указанной в нём схеме, в несколько приёмов и с установленным моментом. После сборки проверяют герметичность стыков; дополнительную протяжку выполняют лишь тогда, когда она предусмотрена порядком обслуживания.
