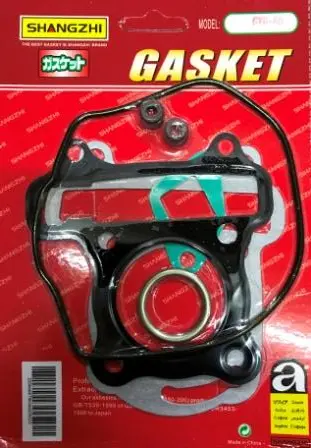

Прокладки цилиндра, набор 4T GY6 60 Ø44 мм JYMP (#VDK)

Набор прокладок цилиндра 4T GY6 60 Ø44 мм JYMP (#VDK) предназначен для восстановления герметичности соединений при сборке цилиндра и головки двигателя. Обозначение 4T указывает на четырёхтактный двигатель. Прокладки уплотняют стыки между сопрягаемыми поверхностями: в зоне камеры сгорания удерживают давление, а возле масляных каналов препятствуют выходу масла наружу. Их состояние влияет на компрессию и чистоту двигателя вокруг соединений.

Когда нужны новые прокладки

Поводом для проверки служат масляные следы по стыку цилиндра, следы прорыва газов возле головки, снижение компрессии и ухудшение запуска. Такие симптомы могут иметь и другие причины, поэтому место утечки сначала уточняют. После разборки осматривают старые прокладки: прогар, разрыв, замятые участки и повреждение кромок требуют замены. Уже обжатая прокладка может потерять способность плотно прилегать после повторной сборки, даже если снялась целиком.

Прокладки меняют при снятии цилиндра или головки, когда уплотняемые соединения разъединяют. Причиной повреждения бывает перегрев, неравномерная затяжка крепежа или нарушение плоскости прилегания. Если оставить причину без внимания, новая прокладка тоже может быстро начать пропускать масло либо газы.

Что сверить при подборе

Ориентир для выбора — обозначения двигателя и размер Ø44 мм. Одного совпадения названия недостаточно: сравните снятые прокладки с посадочными поверхностями и выбранным набором. Проверьте наружный контур, центральное отверстие, расположение отверстий под крепёж, проходов для масла и выреза под цепь газораспределения. Прокладка должна ложиться без натяжения, а её края — оставаться за пределами отверстий и каналов, которые она не должна перекрывать.

В наборе представлены плоские фигурные прокладки, кольцевые уплотнения и замкнутое контурное уплотнение. Для каждой детали нужно сопоставить форму с соответствующим местом установки. Также учитывают толщину и конструкцию снятой прокладки: совпадение внешнего контура само по себе ещё не подтверждает правильный подбор. Ошибка может привести к негерметичности стыка или перекрытию масляного прохода.

Особенности установки

Работу выполняют на остывшем двигателе. Остатки старой прокладки удаляют с обеих поверхностей, не оставляя царапин и не допуская попадания частиц в цилиндр и масляные каналы. Посадочные плоскости очищают и проверяют на повреждения. Одновременно осматривают направляющие втулки, шпильки, резьбу крепежа и соседние уплотнения, доступные после разборки. Повреждённый крепёж или деформированная поверхность мешают равномерному прижиму.

Прокладки устанавливают с совмещением всех отверстий, без складок и смещения. Герметик применяют только там, где это предусмотрено инструкцией двигателя: его избыток способен попасть в каналы. Крепёж затягивают в установленной для двигателя последовательности и с указанным моментом, а не дополнительным усилием для устранения течи. После сборки и первого прогрева проверяют соединения на утечки. Повторную подтяжку выполняют лишь тогда, когда она предусмотрена порядком обслуживания.
