Набор прокладок двигателя 4T GY6 150 Ø57,40 мм AMG

Набор прокладок двигателя 4T GY6 150 Ø57,40 мм AMG предназначен для замены уплотнений при разборке и сборке мотора. Обозначение 4T указывает на четырёхтактный двигатель. Прокладки герметизируют стыки деталей: в зависимости от места установки удерживают масло внутри корпуса или препятствуют выходу газов из соединения головки и цилиндра. Их состояние влияет на чистоту двигателя и герметичность его соединений.

Какие уплотнения входят в набор

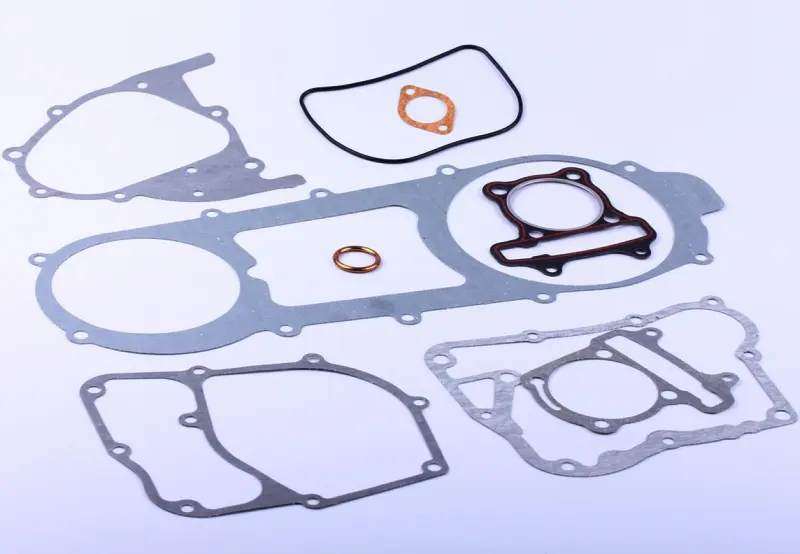

В наборе представлены прокладки головки и основания цилиндра, крупные фигурные прокладки корпусных соединений и крышек, отдельная небольшая прокладка с круглым отверстием и двумя крепёжными отверстиями, замкнутое контурное уплотнение и небольшое уплотнительное кольцо. У плоских прокладок предусмотрены вырезы и отверстия под сопрягаемые детали и крепёж. Для установки имеет значение весь контур, включая узкие перемычки, выступы и расположение проходов.

Когда требуется замена

Причиной проверки служат масляные следы по стыку, повторное намокание очищенного соединения, повреждение кромки или следы прорыва газов возле головки цилиндра. Такие симптомы могут быть связаны и с деформацией сопрягаемых поверхностей либо ослабленным крепежом, поэтому одной заменой прокладки причина устраняется не всегда. Снятые уплотнения с разрывами, расслоением или выраженной остаточной деформацией повторно не устанавливают.

При разборке прокладка часто остаётся приклеенной к обеим поверхностям и рвётся при их разделении. Даже целая снятая деталь уже обжата по прежнему стыку. Новый набор позволяет подготовить уплотнения к сборке заранее; нужные детали выбирают по тем соединениям, которые были вскрыты.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и размер Ø57,40 мм, затем сравните новые прокладки со снятыми и с посадочными поверхностями. Проверьте наружные очертания, диаметр центрального отверстия цилиндровых прокладок, межосевое расположение крепёжных отверстий и каждый проход для масла. Одинаковая общая форма ещё не означает, что все каналы совпадут. Толщину подбирают по требованиям конкретного соединения: сильно обжатая старая прокладка не всегда служит точным образцом.

Контурное уплотнение должно соответствовать канавке по форме и сечению, а кольцо — своему посадочному месту. Не растягивайте уплотнение ради установки и не подрезайте плоскую прокладку, чтобы компенсировать несовпадение. Ошибка подбора может оставить неплотный участок, перекрыть масляный канал или нарушить обжатие вокруг цилиндра.

Особенности сборки

Удалите остатки прежних прокладок, очистите поверхности и проверьте их на задиры и деформацию. Работайте так, чтобы мусор не попадал внутрь двигателя, а инструмент не оставлял борозд на плоскостях. Осмотрите установочные втулки, резьбу и крепёж: смещение деталей или повреждённая резьба мешают равномерно прижать уплотнение.

Уложите прокладку без складок, совместите отверстия и убедитесь, что она не сдвинулась при установке крышки или цилиндра. Герметик применяйте только там, где это предусмотрено порядком сборки двигателя; его избыток способен попасть в каналы. Крепёж затягивайте в установленной последовательности и с требуемым моментом. После сборки и первого прогрева проверьте стыки на свежие следы масла и утечку газов.
