Прокладка крышки вариатора 4T GY6 50 (L-430mm) OLN

Прокладка крышки вариатора 4T GY6 50 (L-430mm) OLN устанавливается по стыку крышки и корпуса трансмиссии скутера. Она обеспечивает прилегание сопрягаемых поверхностей и помогает ограничить попадание пыли и влаги через соединение. Обозначение 4T относится к четырёхтактному двигателю. При замене прокладки важны не только обозначение двигателя, но и точное совпадение контура крышки.

Форма и назначение

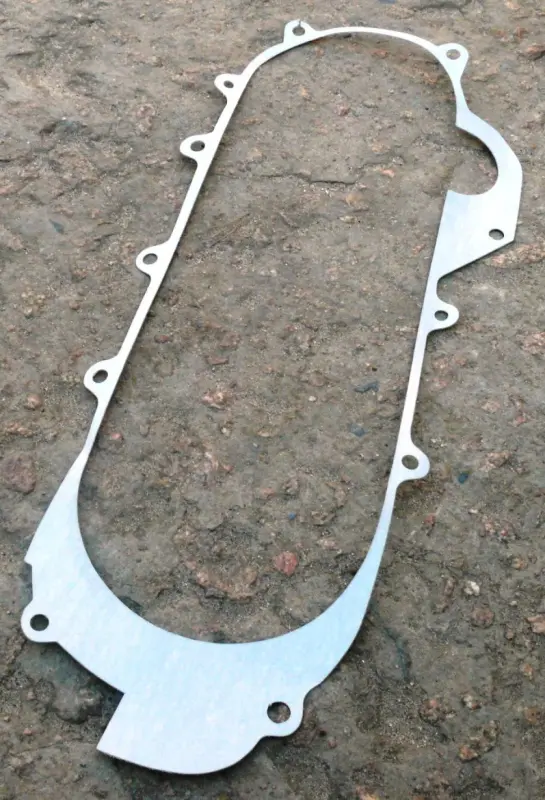

Деталь имеет вытянутый замкнутый контур, большое внутреннее окно и отверстия под крепёж по периметру. Края выполнены с выступами и участками разной ширины, поэтому прокладку нужно подбирать по всей форме, включая вырезы и расположение каждого отверстия. Она лежит на сопрягаемой поверхности вокруг полости трансмиссии; смещение края внутрь или наружу мешает правильной сборке.

Прокладка нужна для уплотнения стыка, но не устраняет деформацию крышки, трещины корпуса или повреждения креплений. Если соединение остаётся неплотным после замены, стоит проверить сами поверхности и посадку крышки. Усиленная затяжка болтов не исправляет перекос и может повредить резьбу или край крышки.

Когда нужна замена

Повод установить новую прокладку — разрыв при снятии крышки, надломы на узких участках, повреждения вокруг отверстий, смятые края или участки, прочно прилипшие к поверхности. Остатки старой прокладки, разделившейся при разборке, не стоит собирать обратно из фрагментов: непрерывность уплотнения уже нарушена. Следы пыли вдоль стыка также дают повод осмотреть соединение, хотя сами по себе не доказывают неисправность именно прокладки.

Как проверить подбор

Сверьте обозначение L-430mm, общую форму снятой детали, закругления на концах, боковые выступы и расстояния между крепёжными отверстиями. Одного совпавшего размера недостаточно: похожий наружный контур может сочетаться с другим расположением крепежа. Если старая прокладка порвана или растянута, ориентируйтесь также на сопрягаемую поверхность крышки и корпуса.

При предварительной примерке все отверстия должны совпадать свободно, без натяжения и подрезания краёв. Проверьте, что узкие перемычки полностью опираются на поверхность, а выступы не заходят на соседние детали. Неправильная форма приводит к складкам, разрывам при затяжке и неплотному стыку. Не используйте болты, чтобы притянуть на место прокладку с несовпадающими отверстиями.

Особенности установки

Работайте на остывшем двигателе. После снятия крышки аккуратно удалите остатки прежнего уплотнения, не царапая поверхности и не допуская попадания мусора внутрь трансмиссии. Очистите стык и осмотрите его на задиры, трещины и налипшие фрагменты. Заодно проверьте состояние крепежа и направляющих, если они предусмотрены конструкцией: повреждённые детали могут мешать крышке сесть ровно.

Уложите новую прокладку без складок, совместите крышку и сначала наживите крепёж вручную. Затягивайте его постепенно и равномерно, соблюдая порядок и момент из руководства по конкретному двигателю. Герметик применяйте только там, где это предусмотрено изготовителем: его избыток может выдавиться внутрь. После сборки проверьте равномерность стыка и отсутствие выступающих или зажатых участков прокладки.
