Прокладка глушителя 4T GY6 125/150 VDK

Прокладка глушителя 4T GY6 125/150 VDK предназначена для уплотнения соединения в выпускной системе четырёхтактного двигателя. Она заполняет зазор между сопрягаемыми поверхностями и препятствует выходу отработавших газов через стык. От состояния этого уплотнения зависит, будет ли соединение пропускать выхлоп после сборки. Деталь нужна при замене повреждённой прокладки, а также при разборке соединения, если снятое уплотнение уже обжато, разрушено или потеряло форму.

Конструкция и работа

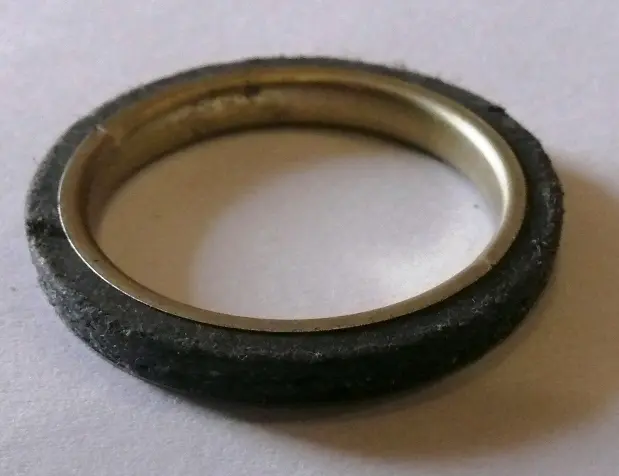

Прокладка выполнена в форме кольца с широким центральным отверстием. У неё тёмная наружная часть и гладкая внутренняя окантовка. Такая форма требует точного совпадения с посадочным местом: кольцо должно лежать ровно, а отверстие — совпадать с проходом для выхлопных газов. При затяжке крепежа уплотнение обжимается между деталями соединения. Перекос или неподходящая толщина мешают равномерному прижиму, поэтому внешний вид кольца сам по себе не заменяет проверку размеров.

Когда нужна замена

На утечку в месте соединения могут указывать резкий секущий звук выхлопа, следы копоти вокруг стыка и выход газов мимо трубы. После разборки поводом для замены служат трещины, выкрашивание края, выраженная неравномерная деформация и участки прогара. Уплотнение может пострадать из-за ослабленного крепежа, смещения трубы или повторной установки уже обжатого кольца. Эти же симптомы встречаются при повреждении сопрягаемых поверхностей, поэтому вместе с прокладкой проверяют сам стык.

Что сверить при подборе

Сопоставьте снятую прокладку с новой по наружному и внутреннему диаметрам, толщине и профилю сечения. Дополнительно проверьте форму посадочного углубления и состояние поверхности, к которой прижимается кольцо. Старое уплотнение после работы бывает сплющено, поэтому его остаточную толщину нельзя считать единственным ориентиром. Учитывайте также размеры посадочного места и требования к установленной выпускной системе, особенно если глушитель ранее меняли.

Слишком большое кольцо может не войти в посадку или сместиться при сборке. Слишком маленькое не обеспечит нужного перекрытия уплотняемых поверхностей. Ошибка по толщине способна оставить соединение неплотным либо помешать деталям занять правильное положение. Попытка убрать утечку одной лишь усиленной затяжкой повышает риск повреждения фланца и крепежа.

Установка и проверка

Работайте на остывшем выпуске. Поддержите глушитель, разъедините стык и полностью удалите прежнюю прокладку вместе с её остатками. Очистите посадку от нагара, не повреждая поверхность. Осмотрите фланец, шпильки или болты и крепления глушителя: люфт, перекос и повреждённая резьба мешают получить плотное соединение даже с новым кольцом. Повреждённый крепёж заменяют, а причину смещения трубы устраняют до сборки.

Уложите новую прокладку ровно, совместите детали без натяга и наживите крепёж. Затягивайте его равномерно с моментом, предусмотренным руководством для конкретного соединения. Не укладывайте новое кольцо поверх старого. После сборки проверьте стык на утечку выхлопа, не касаясь нагревающихся частей. Если секущий звук сохранился, после остывания повторно проверьте посадку и прижим, а не увеличивайте усилие затяжки наугад.
