Проводка для скутера 4T GY6 125/150 AMG

Проводка для скутера 4T GY6 125/150 AMG — разветвлённый жгут проводов с разъёмами для соединения электрооборудования. Обозначение 4T указывает на четырёхтактный двигатель. Жгут прокладывают по раме, подводя отдельные ответвления к местам подключения. Его замена нужна, когда старая проводка повреждена на нескольких участках, контакты обгорели или многочисленные скрутки мешают восстановить надёжное соединение.

Устройство и причины замены

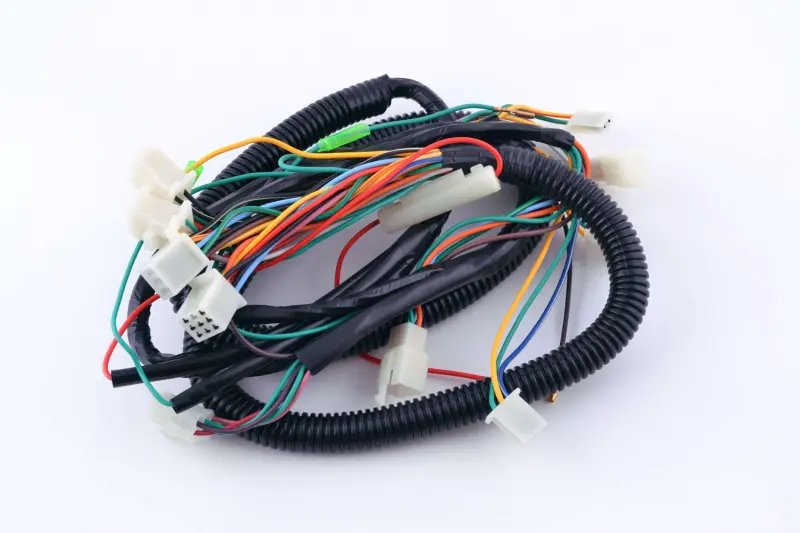

Провода с разноцветной изоляцией собраны в общий жгут и расходятся к светлым соединительным колодкам. На участках жгута есть чёрная гофрированная оболочка и гладкие защитные рукава. Ответвления позволяют развести подключения по местам установки оборудования, а наружная оболочка прикрывает проводники от непосредственного контакта с окружающими деталями. При укладке защиту сохраняют на участках рядом с креплениями и кромками рамы.

Повод проверить проводку — периодические пропадания питания, перебои при повороте руля или движении по неровностям, нагрев колодок, потемнение контактов и повторное перегорание предохранителя. Причиной бывают перетёртая изоляция, перелом провода у разъёма, окисление соединений или неудачная переделка подключений. Эти признаки не доказывают неисправность всего жгута: сначала стоит найти повреждённое место и проверить контакт. При оплавлении нескольких ответвлений или множестве старых соединений замена проводки помогает убрать накопившиеся дефекты.

Что сверить при подборе

Сопоставьте снятый жгут с новым по числу ответвлений, их расположению и длине до каждого потребителя. Проверьте форму колодок, расположение защёлок, количество занятых контактных гнёзд и назначение проводов по схеме скутера. Одинаковый корпус разъёма ещё не означает одинаковую распиновку. Цвет изоляции удобен для ориентирования, но не заменяет проверку соединений: после прежних ремонтов цвета и подключения могли измениться.

Учитывайте исполнение установленного электрооборудования, особенно разъёмы зажигания, регулятора напряжения и замка. Жгут должен проходить по штатному маршруту без натяжения и без лишних петель возле подвижных деталей. Неверная распиновка может привести к короткому замыканию и повреждению подключённых приборов; слишком короткое ответвление будет тянуть контакты из колодки.

Особенности установки

До снятия проводки выключите зажигание и отключите аккумулятор, начиная с минусовой клеммы. Отметьте подключения и точки крепления старого жгута. Разъединяйте колодки за корпуса, освобождая защёлки, а не вытягивая их за провода. Новую проводку сначала разложите по прежнему маршруту и подключите без окончательной затяжки креплений. Оставьте свободный ход там, где руль и подвеска меняют положение проводов; исключите контакт с горячими поверхностями и острыми кромками.

Одновременно осмотрите ответные колодки, места соединения с массой и держатель предохранителя. Подгоревший или разболтанный контакт нужно устранить, иначе новый жгут будет нагреваться в том же месте. Повреждённые фиксаторы и защитные втулки также требуют замены. После проверки распиновки и отсутствия замыканий закрепите проводку, подключите аккумулятор и последовательно проверьте работу оборудования. При повороте руля провода не должны натягиваться, а колодки — смещаться.
