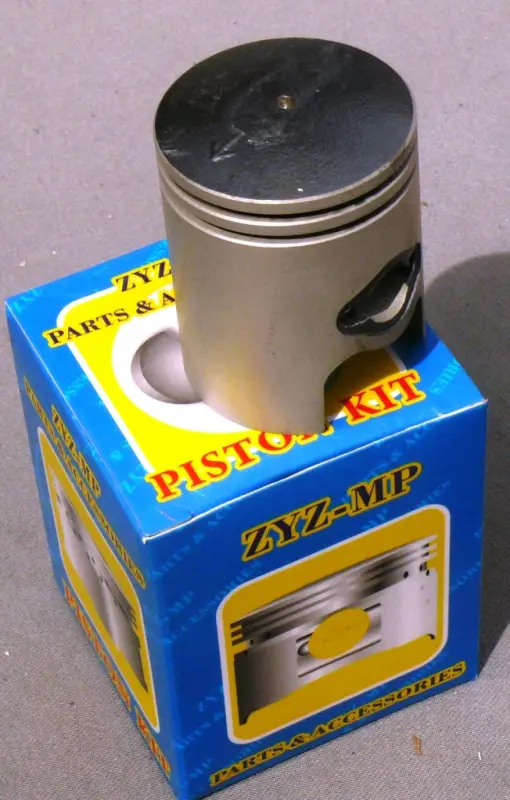

Поршень Yamaha JOG 65 0,25 Ø44,25 p-10 2JA/3KJ ZYZ-MP (#VDK)

Поршень ZYZ-MP для Yamaha JOG 65 с обозначениями 2JA/3KJ, 0,25 и p-10 предназначен для замены изношенного поршня в цилиндре двигателя. Указанный диаметр — 44,25 мм. Деталь воспринимает давление газов и через поршневой палец и шатун передаёт усилие коленчатому валу. От соответствия поршня цилиндру зависят компрессия, расход масла и устойчивость работы двигателя.

Конструкция и работа

В верхней части поршня расположены две кольцевые канавки, в юбке предусмотрены вырезы и боковое окно. Геометрию этих участков нужно учитывать при подборе: одного совпадения диаметра недостаточно. Кольца уплотняют зазор между поршнем и цилиндром и отводят часть тепла от днища к стенке цилиндра. Юбка направляет поршень при движении, поэтому её состояние и правильный зазор напрямую влияют на работу пары.

На днище есть стрелка направления. При сборке её положение сверяют с требованиями к конкретному двигателю. Произвольный разворот поршня может нарушить положение окон и колец относительно каналов цилиндра. Особенно внимательно проверяют, где находятся замки колец и их фиксаторы.

Когда нужна замена

Повод осмотреть поршень — снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. После разборки ищут задиры на юбке, трещины, повреждения днища, износ кольцевых канавок и отверстий под палец. Эти симптомы могут иметь и другие причины, поэтому решение о замене принимают после осмотра и измерений, а не только по звуку двигателя.

Следы прихвата или перегрева требуют выяснить причину повреждения. Если оставить недостаточную смазку, перегрев или попадание грязи, новый поршень тоже быстро получит задиры. Одновременно оценивают зеркало цилиндра: глубокие повреждения и заметный износ нельзя устранить одной заменой поршня.

Что сверить при подборе

Сопоставьте обозначения 0,25 и p-10 со снятой деталью и параметрами установленного цилиндра. Проверьте диаметр поршня, диаметр и длину пальца, общую высоту, расстояние от оси пальца до днища, форму юбки и расположение окон. Отдельно сравните число и размеры канавок, а также положение фиксаторов колец. Ранее заменённый цилиндр может требовать другого поршня даже при совпадении модели техники.

Рабочий зазор определяют измерением цилиндра и поршня по методике для этого двигателя. Надпись с диаметром не заменяет проверку конусности и овальности цилиндра. Слишком тесная посадка повышает риск прихвата при нагреве; слишком большой зазор вызывает стук, ухудшает уплотнение и ускоряет износ.

Особенности установки

При замене проверяют кольца, палец, стопорные кольца и подшипник верхней головки шатуна. Кольца подбирают по диаметру и канавкам, проверяют зазор в замках. Изношенные сопряжённые детали заменяют, для соединений после разборки подготавливают соответствующие прокладки.

Перед сборкой очищают детали и смазывают трущиеся поверхности. Стопорные кольца пальца должны полностью занять свои канавки. Поршневые кольца устанавливают с учётом их маркировки и положения фиксаторов, затем осторожно вводят поршень в цилиндр, без ударов и перекоса. После сборки проверяют свободное движение механизма; первоначальный запуск и приработку проводят по требованиям к двигателю.
