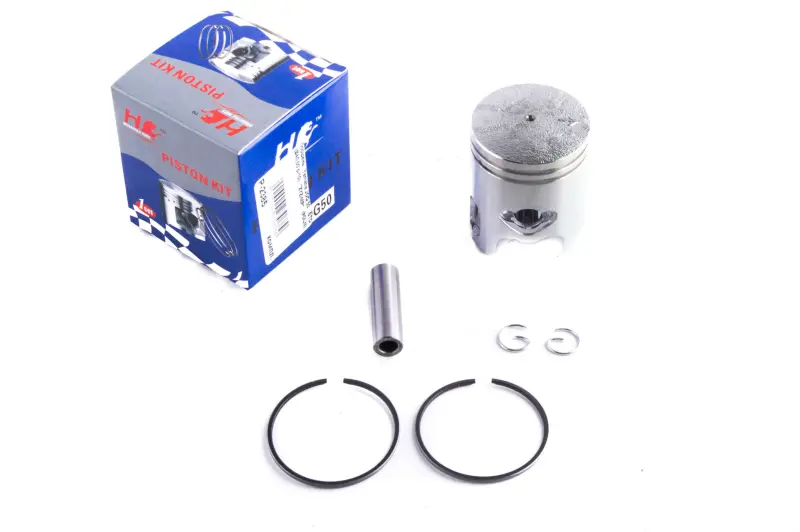

Поршень Yamaha JOG 50 STD Ø40,00 мм, палец 10 мм, 2JA/3KJ ZYZ-MP (#VDK)

Поршень для Yamaha JOG 50 с обозначениями 2JA/3KJ предназначен для замены изношенной или повреждённой детали цилиндро-поршневой группы. В названии указан стандартный размер STD, диаметр Ø40,00 мм и обозначение p-10 — под поршневой палец диаметром 10 мм. Обозначения ZYZ-MP и (#VDK) сохранены для различения товара.

Назначение и причины замены

Поршень движется внутри цилиндра, воспринимает давление газов и через палец передаёт усилие шатуну. Кольца в его канавках помогают удерживать давление в камере сгорания. Для работы этой пары имеют значение состояние юбки, канавок и отверстий под палец: износ любой из этих поверхностей нельзя компенсировать только установкой новых колец.

Поводом проверить поршень становятся снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. После разборки оценивают задиры на юбке, трещины, повреждения днища, выработку канавок и посадки пальца. Такие симптомы могут иметь несколько причин, поэтому решение о замене принимают по осмотру и измерениям, а не только по звуку двигателя.

Что сверить при подборе

STD означает стандартный, а не увеличенный ремонтный размер. Если цилиндр уже растачивали или его рабочая поверхность заметно изношена, одного совпадения названия техники недостаточно. Цилиндр измеряют, проверяют его геометрию и определяют, подходит ли ему стандартный поршень. Слишком большой зазор ухудшает уплотнение и может сопровождаться стуком; слишком малый создаёт риск прихвата при нагреве.

Со снятой деталью сопоставляют диаметр поршня и пальца, общую высоту, положение оси пальца относительно днища, форму юбки и расположение её вырезов. Также проверяют количество и профиль канавок, размеры подходящих колец и расположение их фиксаторов. Палец должен соответствовать посадочным отверстиям и верхней головке шатуна. Сходная форма поршня сама по себе не подтверждает взаимозаменяемость.

Установка и проверка сопряжённых деталей

При разборке закрывают отверстие картера, чтобы внутрь не попали стопорные кольца и загрязнения. До сборки осматривают поверхность цилиндра, поршневой палец и подшипник верхней головки шатуна. Кольца подбирают к канавкам поршня и проверяют зазор в замках в цилиндре по требованиям двигателя. Повреждённые прокладки разобранных соединений заменяют; для фиксации пальца используют подходящие новые стопорные кольца.

Поршень устанавливают в направлении, предусмотренном конструкцией двигателя. Если кольца фиксируются штифтами, их замки совмещают с фиксаторами: неправильное положение может привести к зацеплению кольца за окно цилиндра. Контактные поверхности смазывают при сборке, стопоры полностью усаживают в канавки, а цилиндр надевают без ударов и принудительного проталкивания поршня.

После сборки проверяют свободный ход механизма и отсутствие заеданий. Если прежний поршень пострадал от перегрева или недостаточной смазки, причину устраняют до запуска: новая деталь при тех же условиях тоже получит повреждения. Режим первоначальной работы после ремонта выбирают по требованиям двигателя и установленных деталей.
