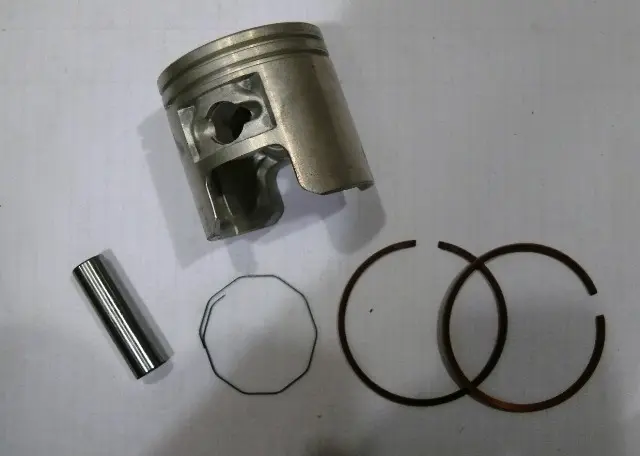

Поршень Suzuki AD 65 0,50 (Ø44,50) ZYZ-MP (#VDK)

Поршень Suzuki AD 65 0,50 (Ø44,50) ZYZ-MP (#VDK) предназначен для замены поршня в цилиндре двигателя. Он воспринимает давление газов и через поршневой палец передаёт усилие шатуну. Обозначение Ø44,50 указывает диаметр 44,50 мм. При подборе учитывают не только этот размер, но и состояние цилиндра: новый поршень должен соответствовать его фактической геометрии и требуемому монтажному зазору.

Конструкция и работа

В верхней части поршня выполнены канавки под кольца, в боковой части — отверстие под палец и вырезы в юбке. Кольца обеспечивают уплотнение между поршнем и стенкой цилиндра, а палец соединяет поршень с шатуном. Форма юбки, положение отверстия под палец и расположение канавок имеют значение при подборе. Одного совпадения наружного диаметра недостаточно: другая геометрия может нарушить работу двигателя даже тогда, когда деталь входит в цилиндр.

Когда требуется замена

Поводом проверить поршень становятся снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. После разборки обращают внимание на задиры, трещины, повреждение кромок и износ канавок колец. Изношенные канавки не обеспечивают правильную посадку колец, а повреждённая юбка может сопровождаться увеличенным зазором и стуком. Эти симптомы требуют проверки всей пары «поршень — цилиндр»: установка нового поршня в сильно изношенный цилиндр сама по себе проблему не решает.

Что сверить при подборе

Сопоставьте обозначения 0,50 и Ø44,50 со снятой деталью и результатами измерения цилиндра. Дополнительно проверяют высоту поршня, расстояние от оси пальца до днища, диаметр и длину пальца, форму юбки, число и размеры канавок. Кольца подбирают под диаметр цилиндра и профиль канавок поршня. Если цилиндр ранее ремонтировали, ориентироваться только на модель техники нельзя: его текущий размер может отличаться от первоначального.

Диаметр поршня проверяют в контрольном месте, предусмотренном руководством по ремонту двигателя, а цилиндр измеряют на нескольких высотах и в разных направлениях. Так выявляют конусность и овальность, которые нельзя оценить по одному замеру у края. Слишком малый зазор повышает риск прихвата при нагреве, слишком большой способствует стуку и ухудшению уплотнения. Подбор ремонтного размера согласуют с измерениями и необходимой обработкой цилиндра.

Особенности установки

При сборке проверяют состояние поршневого пальца, его посадок, подшипника верхней головки шатуна и стопорных элементов. Повреждённые сопряжённые детали заменяют вместе с поршнем; кольца проверяют на соответствие канавкам и зазор в замке. Стопоры пальца должны подходить к своим посадочным канавкам и полностью фиксироваться в них. Неправильно установленный стопор может выйти из канавки и привести к повреждению цилиндра.

Поршень ориентируют по требованиям конкретного двигателя, трущиеся поверхности смазывают подходящим для него маслом. Кольца устанавливают без чрезмерного разведения, соблюдая их ориентацию и положение замков; при наличии установочных штифтов замки совмещают с ними. Цилиндр надевают без ударов и перекоса, контролируя заход колец. До запуска проверяют свободное перемещение поршня. Если прежняя деталь получила задиры или следы перегрева, причину повреждения устраняют до сборки, иначе новый поршень может пострадать так же.
