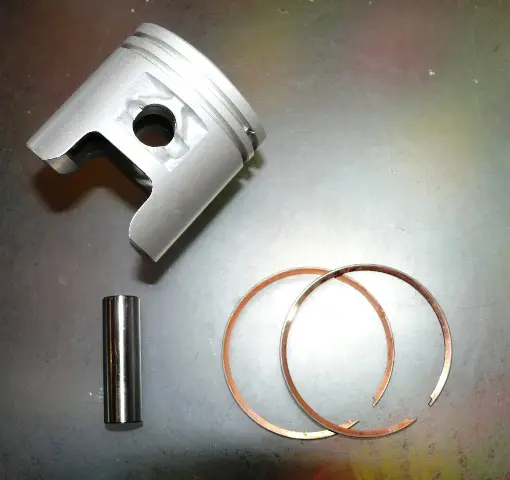

Поршень Suzuki AD 65 0,25 (Ø44,25) ZYZ-MP (#VDK)

Поршень Suzuki AD 65 0,25 (Ø44,25) ZYZ-MP (#VDK) предназначен для замены поршня при ремонте цилиндро-поршневой группы двигателя. Диаметр обозначен как 44,25 мм. Поршень принимает давление газов и передаёт усилие через палец на шатун, а кольца в его канавках помогают удерживать компрессию. При подборе нужно учитывать состояние цилиндра: новая деталь работает правильно только при подходящих размерах и зазорах.

Конструкция и работа

В верхней части поршня выполнены канавки под кольца, в боковой части — отверстие под поршневой палец. Юбка имеет вырезы и направляет движение поршня в цилиндре. Форма юбки, расположение отверстия под палец и расстояние от него до днища важны для установки. Совпадение одного диаметра ещё не означает, что поршни взаимозаменяемы.

Кольца должны свободно работать в своих канавках, сохраняя предусмотренные зазоры. Износ канавок, повреждение перемычек или задиры на юбке мешают нормальной работе поршня. Если повреждён сам поршень, замена только колец не устраняет причину потери компрессии и постороннего стука.

Когда требуется замена

Повод проверить поршневую группу — снижение тяги, затруднённый запуск, падение компрессии и непривычный стук со стороны цилиндра. Эти признаки не определяют неисправность сами по себе: решение принимают после разборки, осмотра и измерений. На снятом поршне проверяют юбку, днище, канавки и отверстия под палец. Трещины, сколы и глубокие задиры требуют выяснить причину повреждения, прежде чем собирать двигатель.

Что сверить при подборе

Сопоставьте обозначение двигателя и снятую деталь с выбранным поршнем. Обозначение 0,25 необходимо учитывать вместе с диаметром Ø44,25, а окончательное соответствие цилиндру определять измерениями. Изношенный цилиндр может иметь овальность и конусность: установка нового поршня без проверки геометрии не восстанавливает правильный зазор.

• Проверьте диаметр цилиндра и требуемый зазор между его стенкой и поршнем.
• Сверьте общую высоту, форму днища и юбки, вырезы и положение отверстия под палец.
• Сопоставьте диаметр и длину пальца, размеры колец и их соответствие канавкам.
• Осмотрите места фиксации пальца и состояние деталей его соединения с шатуном.

Особенности установки

При сборке очищают посадочные поверхности и канавки, проверяют цилиндр, палец, кольца и стопорные элементы. Изношенные или повреждённые сопряжённые детали заменяют. Зазор в замках колец проверяют в цилиндре, а посадку колец — в канавках поршня. Направление установки и положение замков выбирают по требованиям двигателя; если в канавках предусмотрены установочные штифты, кольца совмещают с ними.

Поршень и сопряжённые поверхности смазывают подходящим для двигателя маслом. Кольца сжимают аккуратно, цилиндр надевают без ударов и усилия, способного сломать кольцо. Проверяют надёжность фиксации пальца и плавность перемещения поршня. Слишком малый зазор может привести к прихвату при нагреве, слишком большой — к стуку и потере компрессии. Неподходящий палец или неправильно установленное кольцо способны повредить поршень и цилиндр.
