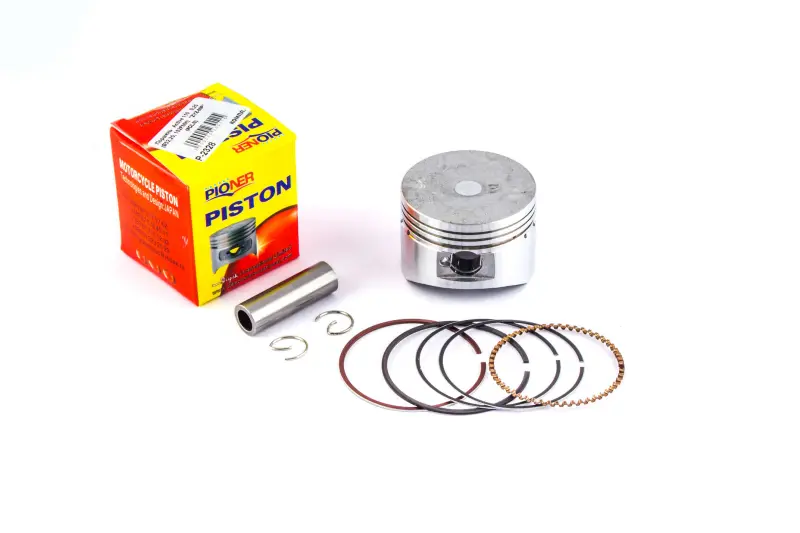

Поршень Active 110 152FMH Ø52,65 мм 0,25 ZYZ-MP (#VDK)

Поршень Active 110 для двигателя 152FMH с указанным диаметром 52,65 мм и обозначением 0,25 нужен при ремонте цилиндро-поршневой группы. Он воспринимает давление газов и через поршневой палец передаёт усилие шатуну. Вместе с кольцами поршень поддерживает уплотнение в цилиндре, от которого зависят компрессия, запуск и работа двигателя под нагрузкой. Обозначения изделия — ZYZ-MP (#VDK).

Конструкция и причины замены

В верхней части поршня расположены канавки для колец, в боковой части — отверстие под палец. Юбка направляет поршень при движении в цилиндре. Эти поверхности работают в условиях нагрева и трения, поэтому при подборе имеют значение не только наружный диаметр, но и геометрия детали, посадка пальца и размеры канавок.

Поводом для проверки служат падение компрессии, повышенный расход масла, дымный выхлоп и посторонний стук в цилиндре. Такие симптомы сами по себе ещё не доказывают износ поршня: после разборки осматривают его юбку, канавки колец и отверстия под палец, а также измеряют цилиндр. Задиры, трещины, повреждение перемычек между канавками и чрезмерный износ посадочных поверхностей могут потребовать замены детали.

Что сверить при подборе

Диаметр 52,65 мм и обозначение 0,25 нужно сопоставить с фактическим состоянием цилиндра и размером снятого поршня. Одна надпись на старой детали не заменяет измерений: цилиндр может иметь овальность, конусность или следы предыдущего ремонта. Рабочий зазор определяют по требованиям к конкретному двигателю и поршню. Установка без такой проверки способна привести к стуку, потере компрессии либо прихвату при нагреве.

Дополнительно сравнивают диаметр и длину пальца, расстояние от его оси до днища, форму днища, высоту поршня, число и размеры канавок. Кольца должны соответствовать поршню и цилиндру по диаметру и сечению. Несовпадение высоты или формы днища может нарушить рабочие зазоры внутри двигателя, а неподходящие кольца — заедать в канавках или плохо уплотнять цилиндр.

Особенности установки

До сборки проверяют поверхность цилиндра, состояние поршневого пальца и посадки в верхней головке шатуна. Если цилиндр требует обработки, её выполняют с учётом измеренного поршня и необходимого зазора. Замена одного поршня в сильно изношенном цилиндре не устраняет причину расхода масла и потери компрессии. Вместе с ним подбирают подходящие кольца, проверяют палец и используют исправные стопорные кольца; снятые при разборке уплотнительные прокладки заменяют по требованиям ремонта.

При сборке детали очищают и смазывают, проверяют зазоры колец в цилиндре и их подвижность в канавках. Поршень ориентируют по указаниям для двигателя, стопоры пальца полностью усаживают в пазы, а кольца сжимают без перекоса и усилия через сопротивление. До запуска проверяют свободное движение механизма. Правильная посадка пальца, колец и самого поршня помогает избежать задиров и повторной разборки двигателя.
