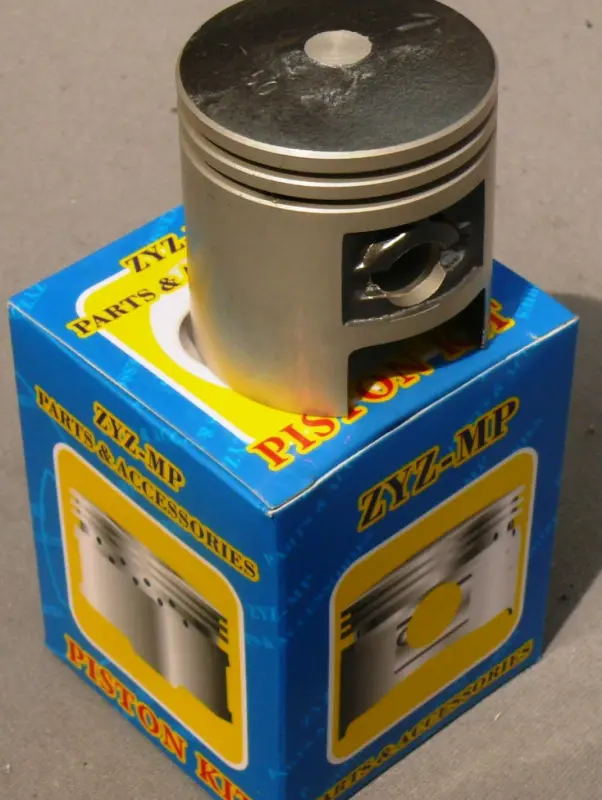

Поршень 2T TB 60, Suzuki RUN 0,25 (Ø43,25 p-10) ZYZ-MP (#VDK)

Поршень ZYZ-MP для двухтактного двигателя TB 60, Suzuki RUN — ремонтная деталь цилиндро-поршневой группы с обозначением 0,25 и диаметром Ø43,25 мм. В названии также сохранено обозначение p-10. Поршень воспринимает давление сгорающей смеси и через палец и шатун передаёт усилие коленчатому валу. Вместе с кольцами он обеспечивает уплотнение в цилиндре, от которого зависят компрессия, запуск и работа двигателя под нагрузкой.

Конструкция и причины замены

В верхней части поршня расположены кольцевые канавки. В боковой части предусмотрены отверстие под палец, окно и вырез в юбке. При подборе двухтактного поршня эти элементы нужно сопоставлять со снятой деталью: одинаковый диаметр ещё не означает одинаковую геометрию. Форма юбки и расположение окон должны соответствовать конструкции цилиндра.

Поводом для проверки поршня становятся снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. После разборки оценивают задиры на юбке, трещины, повреждения днища и износ канавок под кольца. Один симптом сам по себе не доказывает необходимость замены: решение принимают по состоянию деталей и результатам измерений.

Как подобрать ремонтный размер

Размер 0,25 относится к ремонтному исполнению. Такой поршень подбирают к цилиндру после измерения его диаметра, овальности и конусности. Установка увеличенного поршня в изношенный цилиндр без проверки геометрии не устраняет дефекты поверхности. Если требуется расточка, окончательный размер цилиндра согласуют с фактическим размером выбранного поршня и необходимым тепловым зазором.

• Сверьте диаметр поршня и размер цилиндра по результатам измерений, а не только по надписи на старой детали.
• Сопоставьте общую высоту, положение отверстия под палец относительно днища, форму юбки и боковых окон.
• Проверьте диаметр и длину пальца, посадку в шатуне и соответствие стопорных колец.
• Сравните число и размеры канавок, а также расположение фиксаторов колец, если они предусмотрены конструкцией.

Что проверить при установке

Перед сборкой осматривают цилиндр, поршневой палец и подшипник верхней головки шатуна. Кольца подбирают под канавки поршня и ремонтный размер цилиндра; проверяют их зазор в замке и свободное движение в канавках. Стопорные кольца пальца и снятые уплотняющие прокладки заменяют подходящими новыми деталями. Причину прежних задиров или перегрева необходимо устранить, иначе повреждения могут повториться.

Поршень устанавливают с ориентацией, предусмотренной конструкцией двигателя. При наличии фиксаторов замки колец располагают у них, чтобы кольцо не провернулось и не зацепилось за окно цилиндра. Перед введением поршня поверхности смазывают подходящим для двигателя маслом, кольца аккуратно сжимают, цилиндр надевают без ударов. Стопоры пальца должны полностью войти в свои канавки.

Слишком малый зазор между поршнем и цилиндром может привести к прихвату при нагреве, слишком большой — к стуку и ухудшению уплотнения. Неподходящая высота или расположение окон способны нарушить работу двигателя и вызвать механическое повреждение. После сборки проверяют свободное перемещение поршня, а первый запуск и обкатку проводят по требованиям руководства двигателя.
