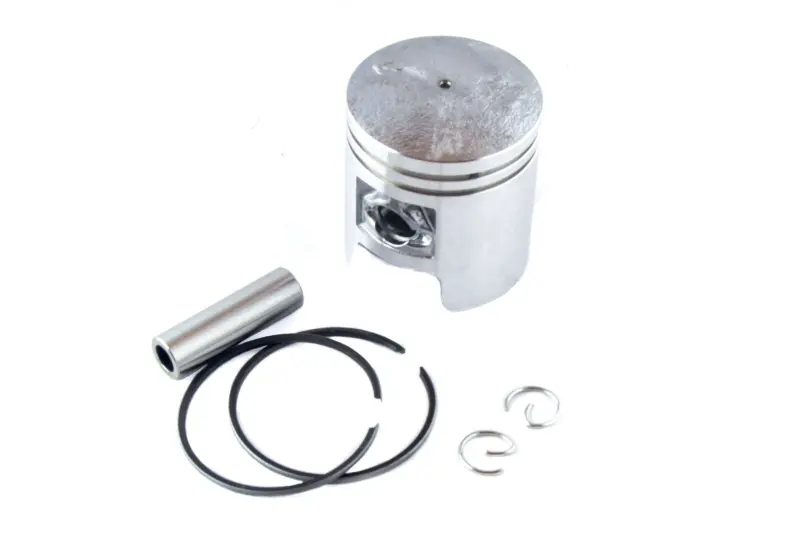

Поршень 2T TB 50, Suzuki RUN STD Ø41,00 p-10 ZYZ-MP (#VDK)

Поршень 2T TB 50, Suzuki RUN STD Ø41,00 p-10 ZYZ-MP (#VDK) предназначен для цилиндро-поршневой группы двухтактного двигателя. Он воспринимает давление газов при сгорании смеси и через палец передаёт усилие шатуну. Поршневые кольца уплотняют зазор между поршнем и цилиндром, помогая поддерживать компрессию. От состояния этих поверхностей зависят запуск двигателя, тяга и устойчивость его работы.

Размер и конструкция

Обозначение Ø41,00 указывает на диаметр 41,00 мм, а STD — на стандартный размер. Такой поршень подбирают с учётом фактического состояния цилиндра: стандартное обозначение само по себе не означает, что деталь подойдёт к цилиндру после расточки. В верхней части поршня предусмотрены кольцевые канавки, сбоку находится отверстие под палец, а юбка имеет вырезы. При подборе нужно учитывать не только диаметр, но и геометрию этих участков.

Когда требуется замена

Поводом для проверки поршня становятся падение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. Эти симптомы не определяют причину однозначно, поэтому решение принимают после осмотра и измерений. Задиры на юбке, трещины, повреждение канавок колец и износ отверстия под палец — причины заменить деталь. Если кольца залегли или сломались, нужно проверить также перемычки между канавками и стенку цилиндра.

Что сверить при подборе

Сравните снятый поршень с новым по диаметру, общей высоте, расположению отверстия под палец, форме днища и вырезам юбки. Отдельно проверяют диаметр и длину пальца, число и размеры канавок, соответствие колец этим канавкам. Для двухтактного двигателя имеет значение положение замков колец относительно окон цилиндра: неподходящая геометрия может привести к зацеплению кольца за окно и его поломке.

Цилиндр измеряют на износ, овальность и конусность, а монтажный зазор определяют по требованиям конкретного двигателя. Слишком тесная посадка грозит перегревом и прихватом поршня; чрезмерный зазор вызывает стук и ухудшает уплотнение. Если цилиндр уже расточен или заметно изношен, установка стандартного поршня без проверки размеров не решит проблему. Одновременно осматривают палец, подшипник верхней головки шатуна и стопорные кольца пальца.

Особенности установки

При сборке очищают канавки и сопрягаемые поверхности, проверяют кольца в цилиндре и их посадку на поршне. Кольца разводят только настолько, насколько требуется для монтажа: чрезмерное усилие может их сломать. Ориентацию поршня определяют по требованиям двигателя и предусмотренным изготовителем указателям. Замки колец располагают по фиксирующим штифтам, если они предусмотрены конструкцией.

Поршень, палец и стенку цилиндра смазывают подходящим для сборки двигателя маслом. Стопорные кольца пальца должны полностью сесть в свои канавки; попадание стопора внутрь картера при работе исключают, закрывая проём на время монтажа. Цилиндр надевают без ударов и продавливания колец. При разборке проверяют уплотнения цилиндра и заменяют повреждённые. До запуска убеждаются, что механизм проворачивается без заеданий, а причину прежних задиров или перегрева устраняют, чтобы повреждение не повторилось.
