Патрубок воздушного фильтра Delta OLN

Патрубок воздушного фильтра Delta OLN соединяет корпус воздушного фильтра с впуском и служит каналом для прохождения воздуха. От плотности его посадки зависит герметичность соединения: через трещины или зазоры воздух может поступать в обход фильтра. Сам патрубок не задерживает пыль — эту задачу выполняет фильтр, а соединительная деталь сохраняет закрытый путь от него к впуску.

Конструкция и причины замены

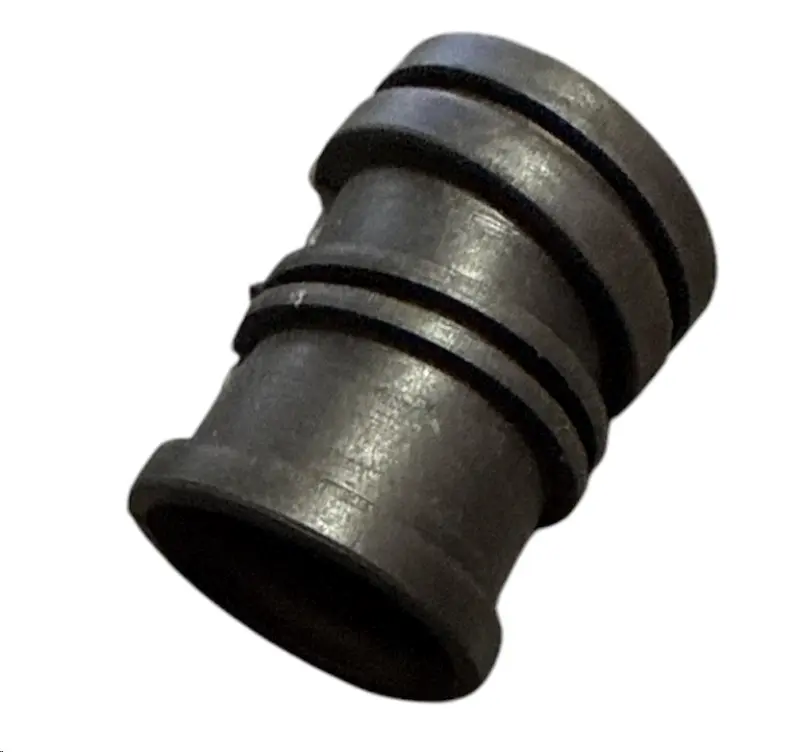

Деталь имеет полый корпус со ступенчатым наружным профилем, кольцевыми выступами и канавками. При подборе имеет значение не только диаметр отверстий, но и форма каждого конца: посадочные участки должны совпасть с ответными частями. Кольцевые выступы нельзя считать универсальным признаком взаимозаменяемости — у внешне близких патрубков могут различаться длина и глубина посадки.

Патрубок меняют при сквозных трещинах, разрывах по краям, деформации посадочных участков или потере плотного прилегания. Особенно внимательно проверяют зоны у выступов и места крепления: повреждение может скрываться со стороны корпуса фильтра. Причиной замены также становится повреждение после неаккуратного снятия или длительной работы с перекосом. Неровная работа двигателя сама по себе не доказывает неисправность патрубка, но даёт повод проверить соединение на неплотности.

Что сверить со снятой деталью

Сравните общую длину, внутренние и наружные диаметры обоих концов, расположение буртиков, ширину канавок и глубину, на которую патрубок входит в ответные части. Учитывайте расстояние между корпусом фильтра и впускным соединением: деталь должна занимать своё место без натяжения и сдавливания прохода. Проверьте также, хватает ли пространства рядом, чтобы корпус не тёрся о соседние детали.

Ориентируйтесь на геометрию целых посадочных мест старого патрубка и размеры ответных соединений. Разорванный или растянутый край может дать неверное представление о нужном диаметре. Сохраните направление установки снятой детали и сравнивайте концы по отдельности. Ошибка в длине заставляет смещать соединяемые части, а несовпадение посадочного профиля мешает закрепить патрубок без зазора.

Установка и проверка соединения

Замену выполняют на заглушённом и остывшем двигателе. Сначала освобождают штатные крепления, затем снимают старый патрубок, не повреждая края корпуса фильтра и впускного соединения. Посадочные поверхности очищают от грязи и остатков разрушенной детали, не допуская попадания мусора внутрь впуска. Заодно осматривают ответные кромки, крепления корпуса и хомуты, если они предусмотрены конструкцией: сломанная кромка или повреждённое крепление помешают плотной посадке нового патрубка.

Установите патрубок в прежнем направлении, полностью посадите оба конца и закрепите штатным способом. Не компенсируйте несоответствие размера чрезмерной затяжкой: она может деформировать соединение или повредить край. После сборки убедитесь, что патрубок не перекручен, не сплющен и не соскальзывает с посадочных мест. При пробном запуске проверьте соединение на подсос воздуха. Если зазор остаётся, нужно устранить причину неплотности: новый патрубок не исправит повреждение ответной части.
