Направляющие клапанов МТ, ДНЕПР, металлокерамика, 4 шт., VDK

Направляющие клапанов МТ, ДНЕПР — комплект из четырёх металлокерамических втулок для ремонта головки цилиндра. Обозначение — VDK. Направляющая удерживает стержень клапана по оси при его движении и помогает отводить тепло от стержня к головке. От состояния этой пары зависит, насколько точно клапан возвращается на седло и сохраняет плотное прилегание при закрытии.

Конструкция и работа

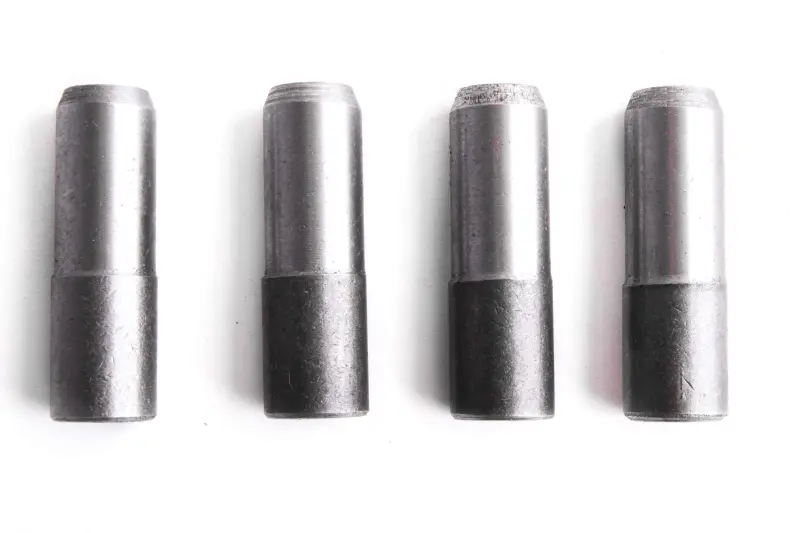

Втулки имеют ступенчатую наружную форму: цилиндрические участки разного диаметра и фаску на торце. Наружная поверхность служит для посадки в головку, а внутреннее отверстие направляет стержень клапана. Здесь важны сразу две посадки: втулка должна прочно держаться в головке, а клапан — свободно перемещаться внутри с предусмотренным тепловым зазором. Поэтому подбор только по наружному сходству не решает задачу ремонта.

Когда нужна замена

Повод проверить направляющие — заметное боковое качание клапана, неравномерный износ его стержня, затруднённый ход или повторное нарушение прилегания к седлу. Увеличенный зазор может сопровождаться попаданием масла в камеру сгорания, дымлением и нагаром. Эти признаки сами по себе не доказывают износ втулок: решение принимают после очистки деталей и измерения стержня и отверстия. Новая направляющая вместе с изношенным клапаном также может оставить слишком большой зазор.

Что сверить при подборе

Сравните снятую втулку с новой по общей длине, наружным диаметрам, расположению ступени и форме торцов. Отдельно проверяют диаметр отверстия под стержень и состояние посадочного отверстия в головке. Учитывайте, ремонтировалась ли головка раньше: после предыдущего вмешательства её посадка может отличаться от первоначальной. Сильно изношенная старая втулка годится для сравнения формы, но не заменяет ремонтные размеры и допуски двигателя.

Проверьте также рабочую поверхность стержня клапана: задиры, выработка и искривление мешают получить правильное сопряжение. Если посадочное отверстие головки повреждено или втулка держалась в нём слабо, одной заменой направляющей проблему можно не устранить. Ошибка в наружном размере приводит к ненадёжной фиксации либо повреждению посадки при запрессовке; неверный внутренний зазор — к люфту или заеданию клапана после прогрева.

Особенности установки

Для замены головку снимают и разбирают клапанный механизм. Старую направляющую удаляют с опорой головки и подходящей оправкой, соблюдая предусмотренные ремонтной документацией направление и температурный режим. Посадку очищают и проверяют, новую втулку устанавливают без перекоса на требуемую глубину. Не стоит забивать её случайным инструментом или пытаться исправить тугую посадку ударами: можно повредить торец, втулку или головку.

После запрессовки контролируют внутренний размер направляющей и зазор со стержнем; при необходимости отверстие доводят подходящим инструментом до ремонтного допуска. Затем проверяют соосность и контакт клапана с седлом: замена втулки может потребовать обработки седла. При сборке осматривают клапаны, пружины, тарелки и сухари, меняют повреждённые детали. Завершают работу проверкой свободного хода клапанов и герметичности их прилегания.
