Главный тормозной цилиндр (ГТЦ) левый 4T GY6 50 VDK

Левая тормозная машинка — главный тормозной цилиндр (ГТЦ) для скутера 4T GY6 50. Обозначение VDK сохранено в названии. Цилиндр устанавливается на руле и преобразует усилие на рычаге в давление тормозной жидкости. От его исправности зависит передача усилия к тормозному механизму: рычаг должен двигаться без заедания, возвращаться после отпускания и обеспечивать устойчивое давление при нажатии.

Конструкция и причины замены

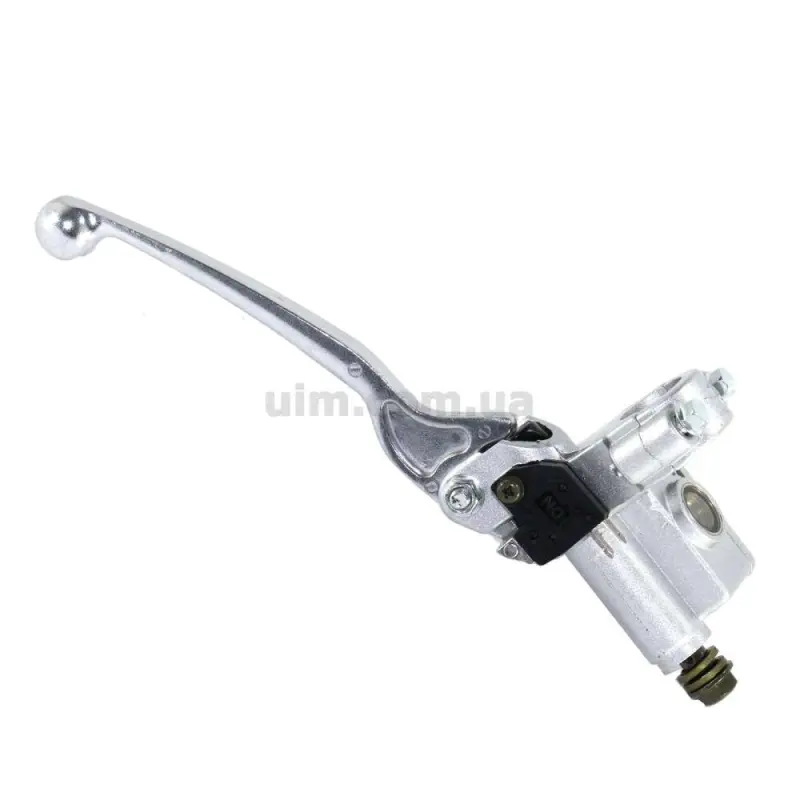

У машинки серебристый корпус, длинный изогнутый рычаг с округлым окончанием и крепление для установки на руль. На корпусе есть круглое смотровое окно. При сравнении со снятой деталью обращайте внимание на взаимное расположение рычага, корпуса и крепления: от этой геометрии зависят посадка на руле и удобство нажатия.

Поводом проверить ГТЦ становятся следы жидкости на корпусе, подтекание возле рычага, заедание или неполный возврат ручки. Ещё один признак неисправности — рычаг постепенно уходит к рулю при удержании с постоянным усилием. Трещины корпуса, повреждение крепления после падения и сильный люфт шарнира тоже требуют внимания. Мягкий ход сам по себе не доказывает поломку цилиндра: похожее поведение вызывают воздух и утечки в гидроприводе.

Что сверить при подборе

Левое исполнение указывает сторону установки на руле. Чтобы определить, каким тормозом управляет машинка, проследите подключение шланга на скутере. Одного обозначения двигателя недостаточно для подбора: сравните снятый цилиндр с заменой по креплению, расположению соединений и форме рычага.

• Проверьте посадку крепления на руле и свободное место рядом с рукояткой и переключателями.
• Сопоставьте выход под тормозной шланг, тип соединения и направление его подключения: шланг должен проходить без натяжения и перегибов.
• Сверьте параметры гидравлической части по маркировке снятого ГТЦ или документации техники. Несоответствие может изменить ход рычага и требуемое усилие.
• Проверьте расстояние от рычага до рукоятки, его свободный ход и возможность подключения выключателя стоп-сигнала, если он предусмотрен на скутере.

Установка и проверка

При замене защитите окрашенные поверхности от тормозной жидкости и очистите область соединения шланга, чтобы грязь не попала внутрь. Осмотрите шланг, его наконечник, крепёж и уплотнения. Повреждённые детали заменяют; уплотнительные шайбы соединения подбирают под установленный тип крепления. Новый цилиндр закрепляют в положении, предусмотренном конструкцией техники, с моментом затяжки по сервисной документации.

После подключения используют тормозную жидкость, указанную изготовителем скутера, и удаляют воздух из гидропривода. До поездки проверяют герметичность, возврат рычага, работу стоп-сигнала и отсутствие натяжения шланга при повороте руля в обе стороны. Неверное соединение или несовпадение гидравлических параметров может привести к утечке, чрезмерному ходу ручки либо неполному отпусканию тормоза. Если рычаг проваливается или соединения остаются влажными, эксплуатацию прекращают до устранения причины.
