Обгонная муфта стартера (маховик) Yamaha JOG 90 3WF, 2T Stels 50 VDK

Обгонная муфта стартера (маховик) Yamaha JOG 90 3WF, 2T Stels 50 VDK предназначена для механизма запуска двигателя. При работе электростартера она передаёт вращение к коленчатому валу, а после запуска позволяет двигателю вращаться быстрее привода стартера. Благодаря обгонному действию запустившийся двигатель не должен постоянно раскручивать стартер через пусковой привод.

Конструкция и работа

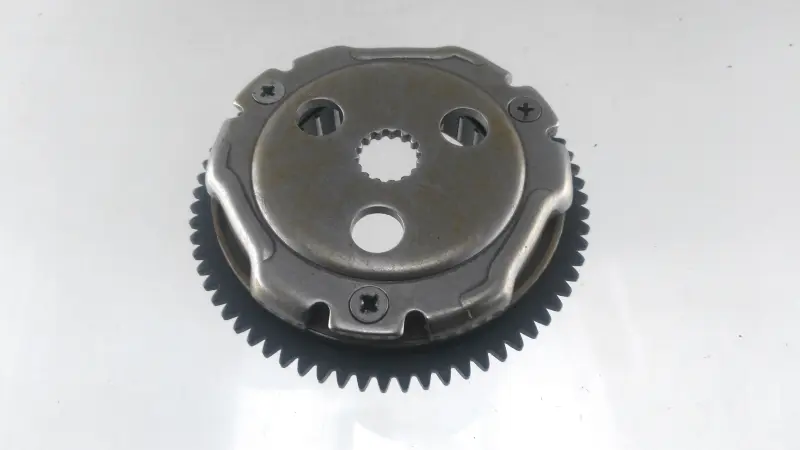

Деталь имеет наружный зубчатый венец, центральное отверстие с внутренними шлицами и лицевую пластину с отверстиями и винтовым креплением. Венец участвует в зацеплении с приводом запуска, а шлицевое соединение задаёт посадку на вал. При подборе значение имеют обе зоны: одинаковый наружный диаметр ещё не означает, что деталь сядет на вал и правильно совместится с соседней шестернёй.

Исправная обгонная муфта передаёт усилие в рабочем направлении и допускает свободный ход в противоположном. Износ механизма может проявляться тем, что стартер слышно, но коленчатый вал не проворачивается либо захват происходит с задержкой и рывками. Скрежет при запуске также даёт повод проверить зубья венца и сопряжённой шестерни. Эти признаки требуют осмотра: сами по себе они не доказывают неисправность именно муфты.

Что сверить при подборе

Сравните снятую деталь с заменой по наружному диаметру и толщине, числу и профилю зубьев, диаметру центрального отверстия и форме шлицев. Проверьте выступание ступицы, расположение отверстий и расстояние от посадочной поверхности до венца. Смещение зубчатого зацепления может привести к работе по краю зубьев, шуму и ускоренному износу даже при подходящей посадке на вал.

Учитывайте устройство пускового привода конкретного двигателя и направление блокировки муфты. Сходства корпуса недостаточно для выбора: различия в шлицах, толщине или вылете венца мешают правильной сборке. На снятой детали осмотрите зубья на сколы и замятия, шлицы — на выработку, а корпус и крепления — на повреждения. Если посадка разбита, одновременно нужно проверить ответную поверхность вала.

Замена и проверка

Доступ к муфте и способ её снятия зависят от конструкции двигателя. При разборке сохраняют порядок шайб, втулок и других деталей, определяющих положение пускового привода. Для освобождения посадки применяют подходящий инструмент: удары по венцу и попытки стянуть деталь с перекосом могут повредить зубья или вал. Посадочные поверхности очищают от загрязнений и осматривают до установки замены.

Одновременно проверяют сопряжённую шестерню, опоры привода, дистанционные детали и крепёж. Повреждённые детали заменяют по результатам осмотра, иначе причина шума или неправильного зацепления сохранится. Требования к смазке, фиксации резьбы и моментам затяжки берут из документации двигателя: произвольное нанесение густой смазки внутрь муфты может нарушить её работу.

При сборке деталь должна занять своё место без принудительной затяжки крепежом. Проверяют свободный ход и блокировку в нужных направлениях, отсутствие заеданий и правильное положение венца относительно ответной шестерни. После полной сборки выполняют короткую проверку запуска. Если остаются скрежет, удары или стартер вращается без проворачивания двигателя, повторные попытки прекращают и проверяют посадку и зацепление.
