Маховик (обгонная муфта) Yamaha JOG 50 3KJ VDK

Маховик (обгонная муфта) Yamaha JOG 50 3KJ VDK — деталь механизма запуска скутера. Обгонная муфта передаёт вращение от стартера к двигателю во время пуска, а после запуска позволяет двигателю вращаться без обратного привода стартера. Исправность этого механизма нужна для уверенного зацепления при прокручивании: стартер должен проворачивать двигатель, а не вращаться вхолостую.

Конструкция и работа

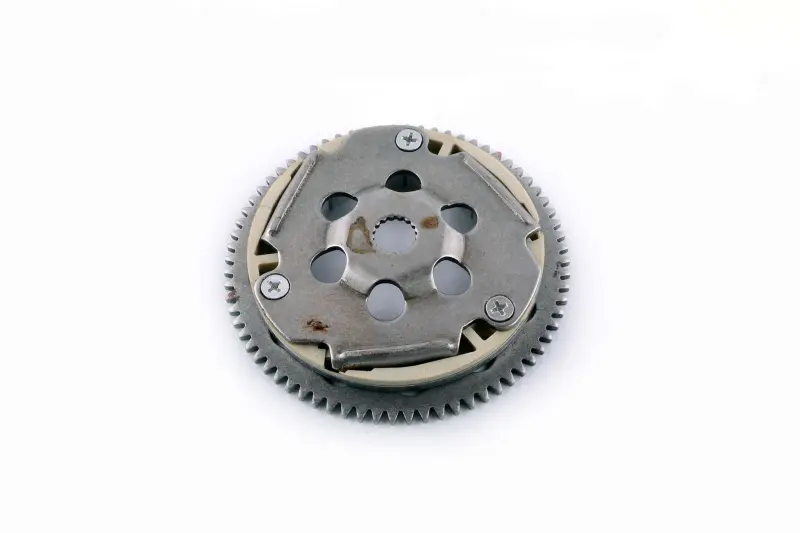

Деталь имеет круглую форму, наружный зубчатый венец и центральное отверстие с внутренними шлицами. На боковой пластине расположены отверстия и три винта крепления. При подборе значение имеют и зубчатая часть, и центральная посадка: совпадения общего диаметра недостаточно. Венец должен правильно взаимодействовать с сопряжённой шестернёй, а посадка — соответствовать валу и обеспечивать предусмотренное положение детали.

Обгонный механизм работает с передачей усилия в одном направлении и свободным ходом в другом. Износ контактных поверхностей или заедание могут нарушать эту работу. Поводом для проверки служат свободное вращение стартера без прокручивания двигателя, периодические срывы зацепления, скрежет либо посторонний стук при пуске. Такие симптомы требуют осмотра всего привода запуска: по одному звуку нельзя уверенно определить, что менять нужно именно муфту.

Что сверить при подборе

Сопоставьте новую деталь со снятой: наружный диаметр и общую толщину, число и профиль зубьев венца, форму и размеры центрального отверстия, количество и профиль шлицев. Проверьте выступы, углубления, расположение крепежа и расстояние от посадочной плоскости до зубчатого венца. Даже небольшое смещение венца способно нарушить зацепление, а неподходящие шлицы не позволят правильно установить деталь на вал.

Осмотрите старую муфту до замены. Сколы зубьев, замятые кромки, повреждённые шлицы и выраженный люфт помогают понять причину неисправности. Одновременно проверьте ответную шестерню и посадочную поверхность вала. Если сопряжённая деталь повреждена, установка новой муфты сама по себе проблему не устранит: изношенное зацепление может быстро испортить новый венец. Шайбы, втулки и крепёж, предусмотренные конструкцией привода, также проверяют на износ и деформацию.

Особенности установки

Работу выполняют при заглушённом двигателе и отключённом аккумуляторе. При разборке сохраняют порядок установки шайб, втулок и других снятых деталей, отмечают ориентацию муфты. Перед сборкой очищают посадочные поверхности и проверяют, нет ли на них задиров. Деталь должна занимать своё место без перекоса; притягивать несовпадающую посадку крепежом или забивать её ударами нельзя. Способ фиксации, момент затяжки и смазку выбирают по руководству по ремонту конкретного двигателя.

После сборки проверяют свободный ход и блокировку муфты в соответствующих направлениях, отсутствие заеданий и правильное положение венца относительно ответной шестерни. Пробный запуск проводят после установки защитных деталей. Если стартер снова срывается в холостой ход или появляется скрежет, попытки запуска прекращают и проверяют сборку. Неправильная посадка и нарушенное зацепление приводят к повреждению зубьев и лишней нагрузке на привод стартера.
