Корзина сцепления КАРПАТЫ в сборе, лепестковая VDK

Корзина сцепления КАРПАТЫ в сборе, лепестковая VDK предназначена для узла, который передаёт вращение от двигателя к коробке передач и разъединяет их при выключении сцепления. Исправная корзина помогает дискам работать без заедания: сжиматься для передачи тяги и освобождаться при выжиме рычага. От состояния её направляющих и посадки зависит плавность включения сцепления.

Устройство и причины замены

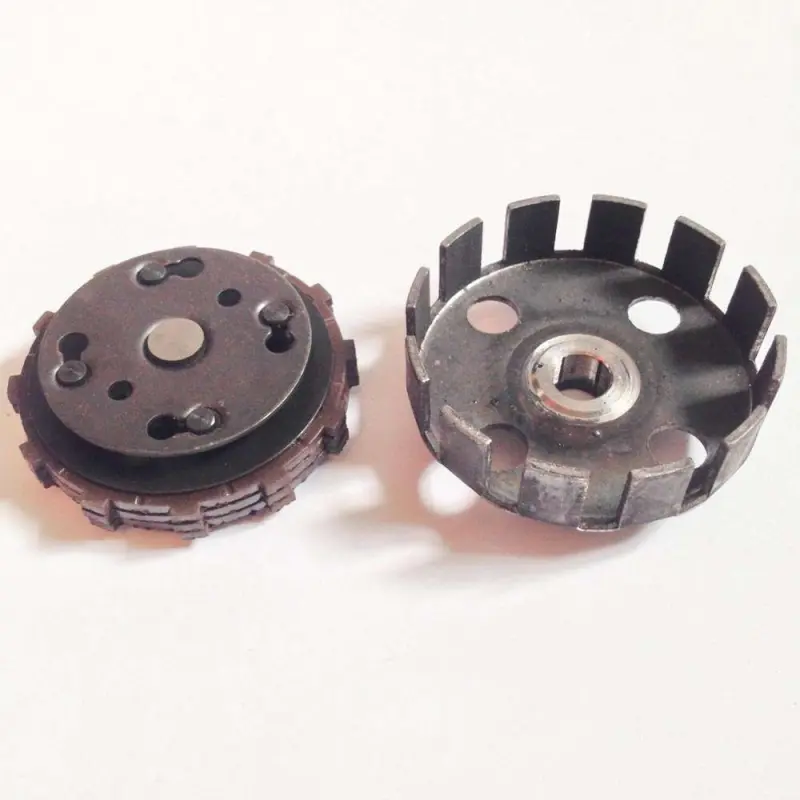

Лепестковая корзина имеет открытый край с выступами и прорезями. В её полости размещается пакет дисков; наружные выступы соответствующих дисков входят между лепестками. Конструкция включает чашеобразный корпус с отверстиями и центральной посадкой, а также пакет дисков с круглой прижимной частью. При подборе нужно сопоставлять обе части со снятым сцеплением, поскольку одного сходства наружного корпуса недостаточно.

На участках контакта дисков с корзиной со временем могут появляться выработка и ступеньки. Из-за них диски перемещаются с задержкой, сцепление включается рывком или продолжает передавать вращение при выжатом рычаге. Трещины, повреждённые лепестки, заметный люфт посадки и деформация корпуса — поводы для замены. Пробуксовка под нагрузкой также требует проверки, но может быть связана с износом дисков или регулировкой привода, поэтому менять корзину только по этому признаку не стоит.

Что сверить при подборе

Сравните наружный диаметр и глубину корзины, общую высоту сборки, форму центрального отверстия и способ фиксации на валу. Проверьте количество, ширину и расположение лепестков, профиль выступов дисков и высоту их пакета. Эти параметры определяют, встанет ли сцепление на своё место и останется ли необходимый ход для размыкания дисков.

Отдельно сопоставьте прижимную часть и места взаимодействия с механизмом выключения. Сохраните снятые шайбы, втулки и крепёж в порядке разборки, чтобы проверить их расположение при сборке. Неподходящая посадка не устраняется затяжкой крепления: это может повредить вал или корпус. Ошибка по высоте пакета способна привести к постоянному поджатию либо неполному выключению сцепления.

Установка и проверка

Замену выполняют на остывшем двигателе с доступом к сцеплению. Сначала освобождают его привод, снимают крепление и извлекают старую сборку, отмечая последовательность деталей. После снятия осматривают посадку вала, опорные поверхности, шайбы и втулки. Изношенные сопряжённые детали могут оставить люфт даже с новой корзиной, поэтому их состояние проверяют до установки.

При сборке соблюдают порядок дисков, шайб и креплений, предусмотренный конструкцией двигателя. Для подготовки дисков, затяжки и фиксации крепежа используют требования руководства к двигателю. Убедитесь, что диски не закусывает между лепестками, а корзина не задевает соседние детали. Заодно проверьте состояние прижимных деталей, механизма выключения и уплотнения снятой крышки.

После установки регулируют свободный ход привода и проверяют размыкание сцепления. На первом пробном включении не должно быть сильных рывков, постороннего стука и стремления техники двигаться при полностью выжатом рычаге. Если сцепление ведёт или буксует, проверяют регулировку и правильность сборки до дальнейшей эксплуатации.
