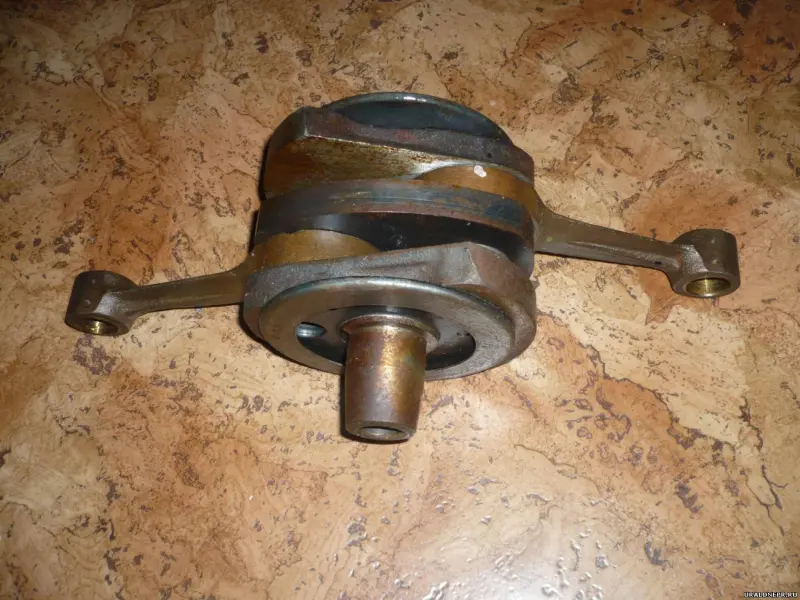

Коленвал УРАЛ (голый) VDK

Коленвал УРАЛ (голый) VDK предназначен для ремонта двигателя мотоцикла. Он принимает усилие от поршней через шатуны и преобразует их возвратно-поступательное движение во вращение. От состояния коленвала зависят плавность работы двигателя, точность движения кривошипного механизма и нагрузка на его опоры. Замена требуется при повреждениях, которые нельзя устранить допустимым для конкретного двигателя ремонтом.

Конструкция и причины замены

Коленвал имеет щеки, выступающие концы вала и два шатуна с отверстиями в верхних головках. Щеки соединяют части кривошипного механизма, а шатуны передают усилие от поршней. Обозначение «голый» сохранено для подбора исполнения. При ремонте отдельно учитывают состояние опорных подшипников, уплотнений и деталей, которые переносят со снятого вала.

Поводом для проверки служат стук из картера, усилившаяся вибрация, заедание при проворачивании и металлические частицы в масле. Эти признаки требуют диагностики: похожие проявления бывают при неисправностях подшипников и соседних деталей. После разборки оценивают люфт в соединениях шатунов, плавность их движения, состояние шеек и посадочных поверхностей. Задиры, следы перегрева, поврежденные посадки и отклонение биения от допустимого значения помогают определить причину ремонта.

Что сверить при подборе

Ориентируйтесь на точное обозначение двигателя и снятый коленвал. Сопоставьте общую геометрию, расположение щек, форму и длину концов вала, диаметры посадок под подшипники и уплотнения. Проверьте способ крепления сопряженных деталей, расположение уступов, пазов и отверстий, если они предусмотрены конструкцией. Несовпадение даже одной посадки может помешать сборке или нарушить положение вала в картере.

Отдельно сравните шатуны: расстояние между осями головок, ширину головок и сопряжение с поршневыми пальцами. Контрольные размеры берут из документации на двигатель и проверяют измерительным инструментом. Изношенная поверхность старой детали не подходит как единственный образец номинального размера. Уточните также, какие сопряженные детали пригодны к повторной установке: поврежденный подшипник или изношенная ответная посадка могут привести к повторному ремонту.

Особенности установки

Замена коленвала требует разборки двигателя и доступа к его опорам. До сборки очищают картер от загрязнений, проверяют посадочные места подшипников и доступные каналы смазки. Подшипники с люфтом, шумом или повреждениями заменяют; уплотнения осматривают на износ и затвердевание. Если причиной поломки было нарушение смазки, его устраняют до установки коленвала, иначе повреждение может повториться.

При монтаже используют подходящие оправки и приспособления, прикладывая усилие к нужной посадочной поверхности. Удары по концам вала и шатунам могут нарушить геометрию механизма. Посадки, зазоры, биение и затяжку крепежа контролируют по требованиям двигателя. После установки проверяют свободное вращение и отсутствие задевания за картер. Тугая посадка, заедание или несоответствие зазоров требуют проверки сборки до запуска: работа с перекосом ускоряет износ опор и может повредить двигатель.
