Коленвалы ИЖ ЮПИТЕР с сепараторами, пара VDK — детали кривошипно-шатунного механизма двигателя. Через шатуны они принимают усилие от поршней и превращают их возвратно-поступательное движение во вращение. От состояния коленвалов зависят ровная работа двигателя, свободное движение шатунов и правильная работа подшипников. Пару используют при ремонте, когда износ или повреждение снятых деталей требует их замены.

Конструкция и причины замены

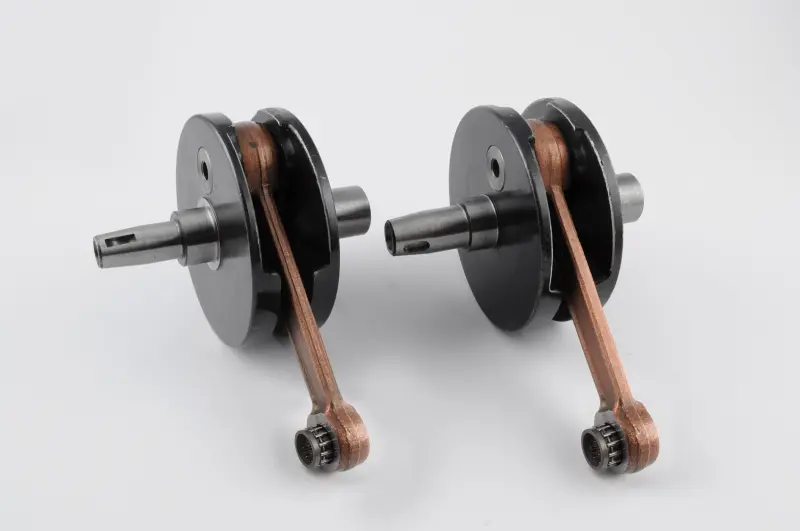

В пару входят два коленвала с шатунами. У каждого между круглыми щеками расположен кривошип, а по сторонам выступают концы вала с посадочными участками. В малых головках шатунов находятся игольчатые сепараторы, участвующие в соединении с поршневыми пальцами. При подборе нужно учитывать и сами валы, и это соединение: несоответствие пальца и подшипника нарушает работу шарнира даже при подходящих внешних габаритах коленвала.

Поводом для проверки служат стук в нижней части двигателя, усилившаяся вибрация, заедание шатуна или ощутимый радиальный люфт в его нижней головке. На снятой детали также проверяют биение, состояние шеек, следы проворачивания подшипников и повреждения посадок. Один только шум не определяет причину неисправности: сходные звуки могут давать соседние детали. Боковое перемещение шатуна не следует путать с радиальным люфтом; допустимые зазоры оценивают по ремонтной документации двигателя.

Что сверить при подборе

Сопоставьте каждый коленвал со снятым со своей стороны двигателя. Проверьте общую геометрию, длину и форму выступающих концов, диаметры и расположение подшипниковых посадок, участки под уплотнения, пазы и способы крепления сопряжённых деталей. Щёки должны соответствовать пространству в картере, а шатун — поршневому соединению. Проверяйте размеры измерительным инструментом: близкая форма ещё не означает совпадение посадок.

Отдельно сравните длину шатуна между центрами головок, ширину малой головки, поршневой палец и размеры сепаратора. Учитывайте исполнение установленного двигателя и конструкцию снятой пары. Ошибка в длине шатуна или геометрии кривошипа меняет положение поршня, а неподходящие шейки мешают правильно установить подшипники и уплотнения. Посадку нельзя исправлять затяжкой крепежа или ударами по валу.

Установка и проверка

Замена требует разборки двигателя и доступа к опорам коленвалов. При разборке сохраняют расположение дистанционных и регулировочных деталей, проверяют подшипники, сальники и их гнёзда в картере. Повреждённые подшипники и уплотнения заменяют; одновременно осматривают поршневые пальцы и поверхности, по которым работают иглы. Загрязнение, недостаток смазки и повреждённые опоры способны быстро испортить новые детали.

Коленвалы устанавливают с подходящими приспособлениями, соблюдая последовательность сборки двигателя. Усилие направляют на нужную посадку, не передавая его через шатун и тела качения подшипников. Нельзя забивать вал ударами по концам или щекам: это может нарушить соосность. Перед окончательной сборкой проверяют биение, предусмотренные зазоры и плавность вращения. Если после стягивания картера появляется тугой ход, сборку останавливают и устраняют причину; запускать двигатель в расчёте на приработку нельзя.
