Коленвал 4T GY6 50 AMG

Коленвал 4T GY6 50 AMG предназначен для кривошипно-шатунного механизма четырёхтактного двигателя GY6 50. Через шатун он принимает усилие от поршня и превращает его возвратно-поступательное движение во вращение. От состояния коленвала зависят ровность работы двигателя, шум и вибрации: износ соединений или нарушение геометрии отражаются на всём механизме.

Конструкция и причины замены

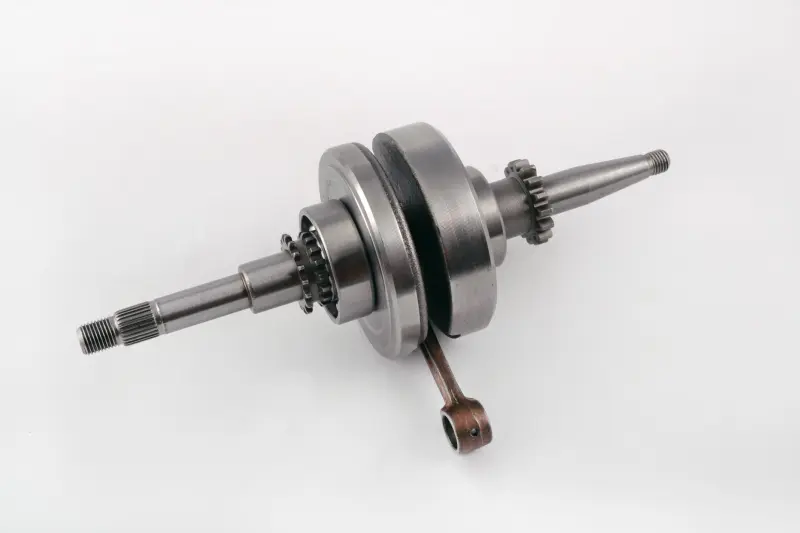

Конструкция включает две щеки, шатун и выходящие в обе стороны концы вала. На концах предусмотрены резьбовые участки, с одной стороны есть шлицы, с другой — конусный участок; возле щёк расположены зубчатые элементы. Эти поверхности участвуют в соединении с сопряжёнными деталями, поэтому при подборе важны не только общий вид коленвала, но и форма каждого посадочного участка.

Поводом проверить коленвал становятся металлический стук из нижней части двигателя, усилившаяся вибрация, заедание при проворачивании и обнаруженная при разборке металлическая стружка. Такие симптомы требуют проверки: похожий шум могут давать и соседние детали. После снятия оценивают состояние шеек, резьбы и шлицев, плавность движения шатуна, следы перегрева и повреждения поверхностей.

Особое внимание уделяют нижней головке шатуна. Ощутимый радиальный люфт, шероховатое движение или подклинивание требуют дефектовки. Боковое перемещение шатуна само по себе ещё не означает неисправность: его оценивают по допускам двигателя. Среди типичных причин повреждений — недостаточная смазка, загрязнение масла, перегрев и длительная работа с изношенными подшипниками.

Что сверить при подборе

Сравнивайте коленвал со снятой деталью и обозначением двигателя. Совпадения общего силуэта недостаточно: различия в посадках могут помешать сборке или нарушить положение сопряжённых деталей. Для проверки полезно сопоставить следующие участки:

• Общую длину вала, размеры щёк и расстояние между ними.
• Диаметры и длину посадок под подшипники и уплотнения.
• Резьбу, шлицы, конус и расположение уступов на обоих концах.
• Расположение и число зубьев зубчатых элементов.
• Длину шатуна и размеры его верхней головки под поршневой палец.

Несовпадение этих параметров может привести к осевому зажатию, неправильной посадке подшипников, смещению привода или невозможности установить сопряжённые детали. Подгонять посадочные поверхности ударами либо стягивать несовместимые детали крепежом нельзя.

Особенности установки

Замена требует разборки двигателя и доступа к картеру. Коленвал снимают и устанавливают подходящими съёмниками и приспособлениями, соблюдая порядок из руководства по ремонту двигателя. Удары по концам вала и шатуну способны повредить резьбу и нарушить центровку щёк. При монтаже подшипников усилие прикладывают к кольцу, которое садится с натягом, не передавая его через тела качения.

Одновременно проверяют коренные подшипники, сальники, поршневой палец и посадочные места в картере. Изношенные подшипники и уплотнения заменяют, а для вскрытых соединений подготавливают необходимые прокладки. Перед закрытием картера смазывают трущиеся поверхности и проверяют свободное вращение коленвала. После сборки контролируют осевой зазор по требованиям двигателя и отсутствие заедания. Если вал идёт туго, причину устраняют до запуска.
