Катушка зажигания ЯВА 6V VDK

Катушка зажигания ЯВА 6V

Катушка зажигания ЯВА 6V VDK предназначена для формирования высокого напряжения, необходимого для искры на свече. Она работает в системе зажигания: при изменении тока в первичной обмотке во вторичной возникает высоковольтный импульс. От исправности катушки зависит, сможет ли свеча уверенно поджечь топливную смесь при запуске и во время работы двигателя. Обозначение 6V указывает на номинальное напряжение 6 В и служит одним из основных ориентиров при подборе.

Конструкция и подключение

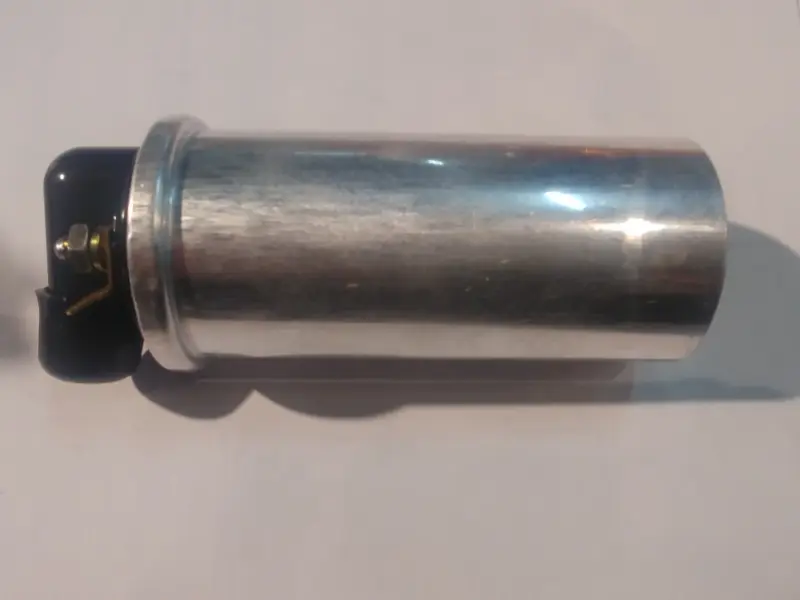

У катушки цилиндрический корпус серебристого цвета и чёрная торцевая часть с выступающим резьбовым контактом и гайкой. Такая форма требует подходящего крепления: корпус должен правильно располагаться в держателе, а выводы — оставаться доступными для подключения. При замене нужно учитывать не только внешний диаметр, но и длину корпуса, положение контактов и свободное место для проводов. Натянутый провод или контакт, упирающийся в соседнюю деталь, мешают надёжной установке.

Когда требуется замена

Повод проверить катушку — затруднённый запуск, перебои зажигания, исчезновение искры либо остановка двигателя после прогрева. Иногда неисправность проявляется только на горячем двигателе и временно пропадает после остывания. Эти симптомы также встречаются при повреждении свечи, высоковольтного провода или плохом соединении клемм, поэтому замену стоит делать после проверки причины. Трещины торцевой части, следы пробоя, ослабленный вывод и повреждения корпуса тоже требуют внимания.

Что сверить при подборе

Сопоставьте снятую катушку с новой по обозначению напряжения, способу крепления, расположению низковольтных выводов и устройству подключения высоковольтного провода. Учитывайте схему зажигания конкретного мотоцикла: одного совпадения формы корпуса недостаточно. Если система была переделана, ориентируйтесь на требования установленного оборудования. Катушки с разными электрическими параметрами нельзя считать взаимозаменяемыми лишь потому, что они помещаются в один держатель.

Проверьте состояние самого держателя, наконечников и изоляции проводов. Окисленные соединения, надломленный провод возле клеммы или неплотный свечной колпачок могут сохранить перебои даже после установки исправной катушки. Повреждённые сопутствующие детали заменяют по состоянию; контактные поверхности очищают, а провода укладывают так, чтобы они не тёрлись о кромки и не касались горячих частей двигателя.

Особенности установки

Работу начинают с выключенного зажигания и отключённого питания. До снятия отмечают расположение проводов и сверяют подключение со схемой мотоцикла. Затем отсоединяют провода, освобождают крепление и устанавливают новую катушку без перекоса. Держатель должен удерживать корпус без смещения, но не деформировать его. Гайки контактов затягивают аккуратно, не допуская проворачивания выводов.

После подключения проверяют посадку наконечников, запас длины проводов и отсутствие открытых контактов рядом с корпусными деталями. Затем оценивают запуск и устойчивость работы двигателя. Ошибка в выборе напряжения или подключении способна вызвать слабую искру, перегрев катушки и повреждение связанных компонентов зажигания. Если перебои остались, нужно продолжить проверку причины, а не компенсировать её случайным изменением подключения.
