Втулка верхней головки шатуна Ø18 мм для ИЖ Планета VDK

Втулка верхней головки шатуна Ø18 мм для ИЖ Планета

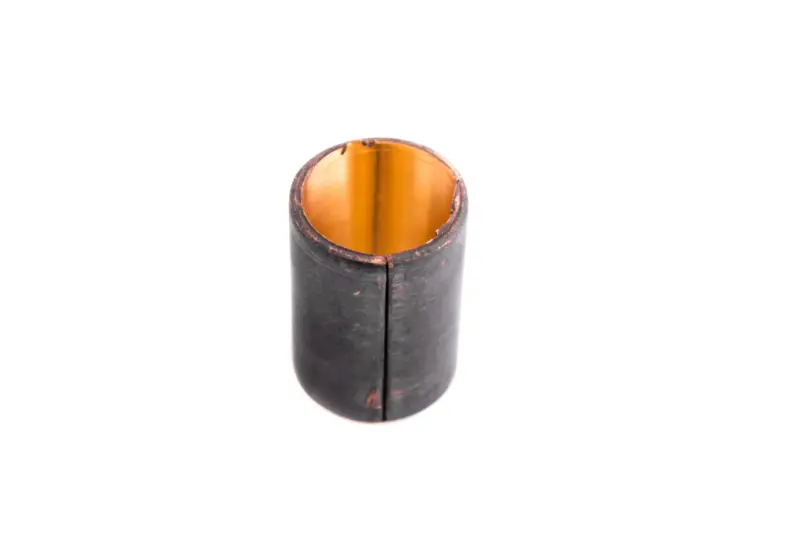

Латунная втулка VDK предназначена для ремонта верхней головки шатуна двигателя мотоцикла ИЖ Планета. Она устанавливается в отверстие шатуна и служит посадочной поверхностью для поршневого пальца. Такая деталь требуется при восстановлении кривошипно-шатунного механизма, когда установленная втулка изношена, имеет повреждения либо больше не обеспечивает необходимую посадку пальца.

Позиция выполнена в виде цилиндрической разрезной втулки с продольным стыком. Номинальный диаметр, указанный для этой модификации, составляет 18 мм. Деталь заявлена для двухтактных двигателей семейства ИЖ Планета объемом 350 см³. Поскольку внутри одной модельной линейки могут встречаться разные коленвалы, ремонтные исполнения и ранее установленные детали, перед заказом необходимо сверить размеры непосредственно по разбираемому двигателю.

Что проверить при подборе

Втулка подбирается не только по названию мотоцикла. Сопоставьте обозначение Ø18 мм с фактическими размерами посадочного отверстия верхней головки шатуна, старой втулки и поршневого пальца. Проверьте ширину детали, форму продольного стыка и особенности используемого шатуна. Если коленвал ранее ремонтировался или был заменен аналогом другого исполнения, ориентируйтесь на измерения, а не только на модель техники.

• Тип детали: втулка верхней головки шатуна.
• Назначение: посадка поршневого пальца в шатуне.
• Совместимость: двигатели мотоциклов ИЖ Планета; конкретное исполнение проверяется по размерам.
• Номинальный диаметр: Ø18 мм.
• Материал по спецификации позиции: латунь.
• Производитель: VDK.
• Конструкция: цилиндрическая втулка с продольным стыком.

Когда требуется замена

Состояние втулки оценивают при разборке поршневой группы и проверке соединения поршневого пальца с шатуном. Основанием для ремонта могут быть выраженный износ внутренней поверхности, повреждение кромок, нарушение посадки или зазор, который выходит за пределы, предусмотренные ремонтной документацией. Перед установкой новой детали необходимо также осмотреть палец и верхнюю головку шатуна: новая втулка не исправит изношенный палец, деформированное посадочное место или поврежденный шатун.

Особенности установки

Старую втулку выпрессовывают, а новую запрессовывают подходящим приспособлением, не повреждая кромки и посадочную поверхность шатуна. После запрессовки внутреннее отверстие доводят разверткой под фактический диаметр поршневого пальца и установленный производителем двигателя зазор. Простая установка без измерения и окончательной обработки может привести к чрезмерно тугой либо свободной посадке.

Работу желательно выполнять с использованием точного измерительного инструмента. До окончательной сборки проверяют соосность, равномерность посадки пальца и отсутствие повреждений после запрессовки. Втулка подходит для планового восстановления двигателя ИЖ Планета, но результат ремонта зависит от правильного подбора размера и квалифицированной обработки детали после монтажа.
