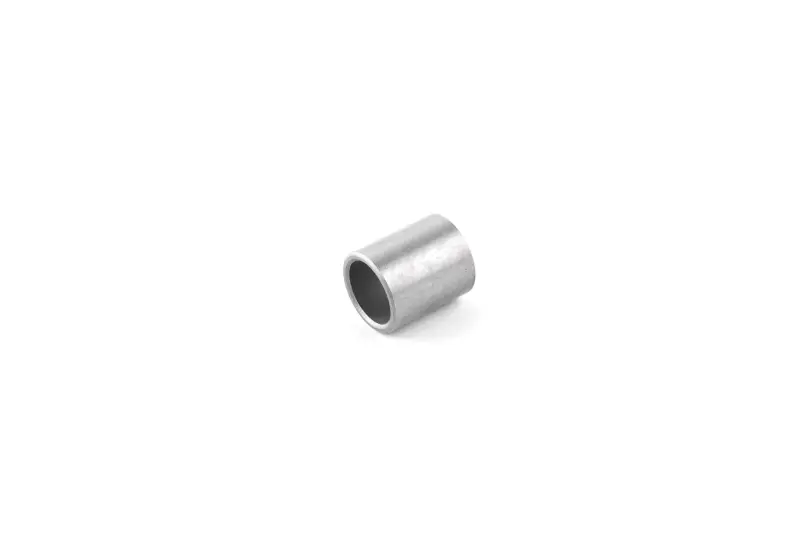

Втулка сектора кикстартера в крышку вариатора 4T GY6 50 VDK

Втулка сектора кикстартера в крышку вариатора 4T GY6 50 VDK

Втулка предназначена для пускового сектора четырехтактных скутеров с двигателем семейства GY6 50. Она устанавливается в посадочное место крышки вариатора и служит опорой для вала механизма ножного запуска. Деталь помогает удерживать вал в заданном положении при нажатии на рычаг кикстартера, поэтому исправное состояние посадки важно для ровной и предсказуемой работы пускового механизма.

Цилиндрическая конструкция со сквозным отверстием соответствует назначению направляющей опоры. Втулка работает вместе с сектором, возвратной пружиной, промежуточной шестерней и валом кикстартера, расположенными в крышке вариатора. Она не заменяет сам сектор или вал: эту позицию выбирают для восстановления их нормальной посадки в крышке.

Назначение при ремонте

Втулку проверяют при появлении заметного поперечного люфта вала, перекоса рычага, нестабильного зацепления шестерен или постороннего металлического звука во время запуска. Изношенная опора позволяет валу отклоняться от правильного положения. Из-за этого детали пускового механизма могут входить в зацепление не по всей рабочей поверхности, а нагрузка на посадочное место и крышку возрастает. Своевременная замена втулки помогает устранить причину люфта и не ограничиваться установкой нового сектора в уже разбитую опору.

Позиция рассчитана на скутеры GY6 50 с четырехтактным двигателем. Для точного подбора подтверждена совместимость с двигателями 139QMA, 1P39QMA, 139QMB и 1P39QMB. Также товар заявлен для ряда скутеров Fada FD50QT, включая модификации FD50QT-1, FD50QT-2, FD50QT-3, FD50QT-4, FD50QT-5, FD50QT-7, FD50QT-8, FD50QT-10, FD50QT-11, FD50QT-12, FD50QT-14, FD50QT-15, FD50QT-16 и FD50QT-17. Совпадение семейства двигателя является основным ориентиром, однако перед установкой нужно учесть исполнение самой крышки.

Что проверить перед выбором

• Тип двигателя: четырехтактный GY6 50, а не крупнообъемный GY6 125/150 и не двухтактная конструкция.
• Место установки: посадочное отверстие сектора кикстартера именно в крышке вариатора.
• Размеры: наружный и внутренний диаметры, длину втулки и глубину посадочного места следует сравнить со снятой деталью.
• Состояние сопряженных деталей: вал, сектор, шестерню, возвратную пружину и отверстие крышки осматривают на люфт, задиры и деформацию.
• Исполнение крышки: при ранее установленной нештатной крышке ориентируются на ее фактическое посадочное место, а не только на название модели скутера.

Установка и обслуживание

Перед монтажом старую втулку извлекают без повреждения края посадочного отверстия, а место установки очищают от продуктов износа. Новую деталь устанавливают ровно, без перекоса и ударной нагрузки по тонкой кромке. После сборки вал должен вращаться свободно, но без выраженного бокового перемещения; сектор обязан возвращаться в исходное положение и корректно взаимодействовать с промежуточной шестерней.

Если отверстие в крышке уже деформировано, одна новая втулка может не устранить люфт: в таком случае одновременно оценивают пригодность крышки и вала. Такой подход особенно полезен при ремонте механизма, который закусывает, проскакивает или был поврежден после длительной эксплуатации. Втулка VDK подходит для локального восстановления опоры сектора без замены исправных деталей крышки вариатора, когда размеры посадки и конфигурация механизма совпадают.
