Вариатор передний AMG 4T GY6 125/150

Передний вариатор AMG для 4-тактных GY6 125/150

Узел предназначен для бесступенчатой ременной трансмиссии китайских скутеров с четырехтактными двигателями семейства GY6 объемом 125 или 150 см³. Он устанавливается на коленчатом валу внутри корпуса CVT и работает вместе с приводным ремнем и задним ведомым шкивом. При изменении оборотов ролики перемещаются по направляющим дорожкам, сдвигают подвижную щеку и меняют рабочий радиус ремня. Благодаря этому передаточное отношение изменяется автоматически в зависимости от режима движения.

Конструкция и назначение

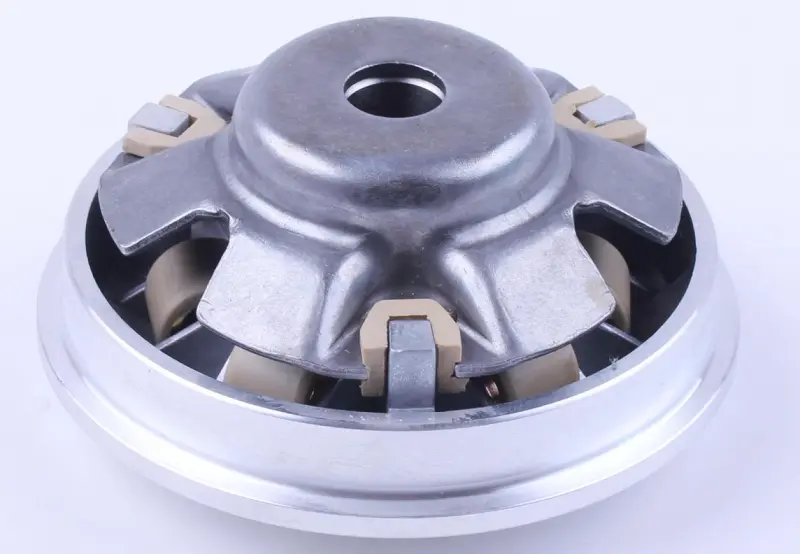

Исполнение AMG включает подвижную щеку переднего шкива, роликовый механизм, заднюю направляющую пластину с полимерными направляющими и втулку-палец. Направляющая пластина имеет неполный профиль с открытыми участками между опорными выступами. Внутри расположены шесть роликов, которые участвуют в перемещении щеки при наборе оборотов. Такая конструкция используется при ремонте штатной передней части вариатора, когда изношены дорожки роликов, втулка, направляющие или поверхность щеки, контактирующая с ремнем.

Позиция рассчитана на GY6 125 и GY6 150. В карточках совместимости указаны двигатели 152QMI/1P52QMI для класса 125 см³ и 157QMJ/1P57QMJ для класса 150 см³. Обозначение GY6 само по себе охватывает несколько вариантов конструкции, поэтому объем двигателя нельзя использовать как единственный критерий. Деталь не следует подбирать для GY6 50 или для другого семейства моторов только по внешнему сходству.

Что проверить перед выбором

• Код двигателя: сопоставьте обозначение на картере с 152QMI, 1P52QMI, 157QMJ или 1P57QMJ.
• Посадку втулки-пальца: сравните ее внутренний диаметр, наружный диаметр и длину со снятой деталью.
• Размер щеки: проверьте общий диаметр и форму рабочей поверхности, по которой перемещается ремень.
• Ролики: сравните их размер и массу. Эти параметры влияют на обороты переключения, поэтому устанавливать случайно подобранные ролики не следует.
• Направляющую пластину: сопоставьте профиль, расположение опор и конфигурацию направляющих.
• Состав ремонта: заранее определите, пригодны ли наружная неподвижная щека с крыльчаткой, крепеж, шайбы и дистанционные детали для повторного использования.

Замена и обслуживание

Основанием для дефектовки служат плоские участки или повреждения на роликах, выработка в их дорожках, износ втулки и ступицы, повреждение направляющих, канавки либо задиры на поверхности щеки. Такие дефекты могут сопровождаться рывками при разгоне, нестабильной реакцией на газ, посторонним шумом из корпуса CVT или ухудшением выхода ремня на рабочий радиус. Перед установкой нового вариатора одновременно осматривают ремень, наружную щеку, резьбу коленчатого вала и все шайбы.

Монтаж выполняют с сохранением штатной последовательности деталей. Рабочие поверхности шкива и ремня должны оставаться чистыми, без масла и пластичной смазки. Гайку переднего шкива затягивают с моментом, установленным руководством конкретной модели, удерживая шкив подходящим инструментом. После сборки проверяют правильную посадку ремня и свободное перемещение механизма. Такой подход помогает исключить перекос, неправильное зажатие ремня и повторную разборку трансмиссии.

Передний вариатор AMG подходит для планового восстановления CVT на совместимом скутере GY6 125/150. Точная сверка двигателя, размеров снятого узла, параметров роликов и состава необходимых деталей позволит сохранить штатную геометрию трансмиссии и получить предсказуемую работу после ремонта.
