Передний вариатор VDK для 4T GY6 125/150 с роликами

Передний вариатор VDK для 4T GY6 125/150

Комплект предназначен для обслуживания вариаторной трансмиссии скутеров с четырехтактной силовой установкой семейства GY6 объемом 125 или 150 см³. Передний вариатор размещается на коленчатом валу и вместе с приводным ремнем и задним шкивом образует бесступенчатую передачу CVT. При изменении оборотов ролики перемещаются по дорожкам под действием центробежной силы, сдвигают подвижную щеку и изменяют положение ремня на шкиве. Благодаря этому передаточное отношение меняется автоматически, без ручного переключения ступеней.

Конструкция комплекта

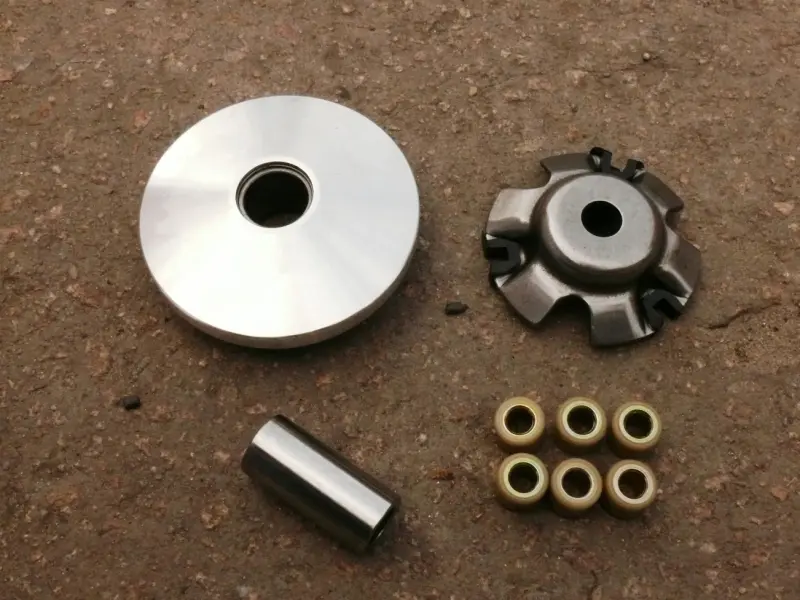

Набор включает подвижную щеку переднего шкива, заднюю направляющую пластину, центральную втулку и шесть роликов. Эти детали работают совместно: втулка задает посадку и ход подвижной части, ролики перемещаются внутри наклонных дорожек, а направляющая пластина удерживает собранный механизм. Наружная неподвижная щека с крыльчаткой и приводной ремень в представленном наборе отсутствуют, поэтому их состояние и необходимость отдельной замены следует определить до начала ремонта.

Вариатор подходит для восстановления штатной передней части CVT при износе роликов, повреждении дорожек, появлении заметной выработки на поверхности шкива либо неудовлетворительном состоянии втулки и направляющей пластины. Неравномерное ускорение, рывки при наборе скорости, изменение привычных оборотов и посторонний шум из кожуха трансмиссии могут сопровождать износ этих деталей, но перед заменой необходимо проверить также ремень, наружную щеку и задний шкив.

Как проверить совместимость

Обозначение GY6 125/150 охватывает несколько исполнений двигателей и трансмиссий, поэтому одного объема недостаточно для безошибочного подбора. Сначала сверьте семейство и обозначение двигателя скутера, затем сопоставьте новый вариатор со снятой деталью. Проверке подлежат наружный диаметр щеки, диаметр центрального отверстия, длина и внутренний диаметр втулки, глубина посадки, форма направляющей пластины, размеры роликов и их масса. Эти параметры влияют на правильную сборку и характер переключения передаточного отношения.

• Назначение: передняя часть бесступенчатой трансмиссии скутера.
• Платформа: четырехтактные GY6 125/150.
• Основные детали: подвижная щека, направляющая пластина, втулка и шесть роликов.
• Перед установкой: сравнить геометрию и посадочные параметры со старым вариатором.
• Дополнительная проверка: осмотреть ремень, наружную щеку, резьбу вала и крепеж.

Установка и обслуживание

При разборке CVT детали следует раскладывать в порядке снятия, чтобы сохранить расположение шайб и крепежа конкретной модели. Внутреннюю полость кожуха очищают от пыли и продуктов износа, а рабочие конические поверхности шкива и ремень оставляют чистыми и сухими. Масло или пластичная смазка на этих поверхностях вызывают проскальзывание. Ролики должны свободно размещаться в своих дорожках, направляющая пластина — садиться без перекоса, а втулка — входить без заедания и чрезмерного люфта.

Гайку вариатора затягивают способом и моментом, указанными изготовителем конкретного скутера. Применение случайного значения момента может привести к ослаблению крепежа либо повреждению резьбы. После сборки проверьте правильность положения ремня, свободное вращение механизма и отсутствие перекоса. Такой подход позволяет использовать комплект по назначению и одновременно оценить состояние соседних деталей трансмиссии, чтобы не разбирать кожух повторно из-за пропущенного износа.
