Задний вариатор в сборе 4T GY6 125/150

Задний вариатор в сборе 4T GY6 125/150

Задний вариатор предназначен для ремонта автоматической клиноременной трансмиссии скутеров с четырехтактными двигателями семейства GY6 объемного класса 125–150 см³. Он объединяет ведомый шкив и центробежное сцепление, принимая усилие от приводного ремня и передавая вращение дальше на редуктор. Такое исполнение подходит для комплексной замены задней части трансмиссии, когда обслуживание отдельных деталей уже не решает проблему износа.

Механизм работает совместно с передним вариатором и приводным ремнем. При изменении оборотов половины ведомого шкива меняют рабочий радиус ремня, благодаря чему трансмиссия плавно подбирает передаточное отношение. Центробежное сцепление подключает передачу вращения при наборе оборотов, а на холостом ходу позволяет двигателю работать без постоянной связи с задним колесом. Исправное взаимодействие этих компонентов влияет на начало движения, плавность разгона и предсказуемую работу скутера в разных режимах.

Конструкция и назначение

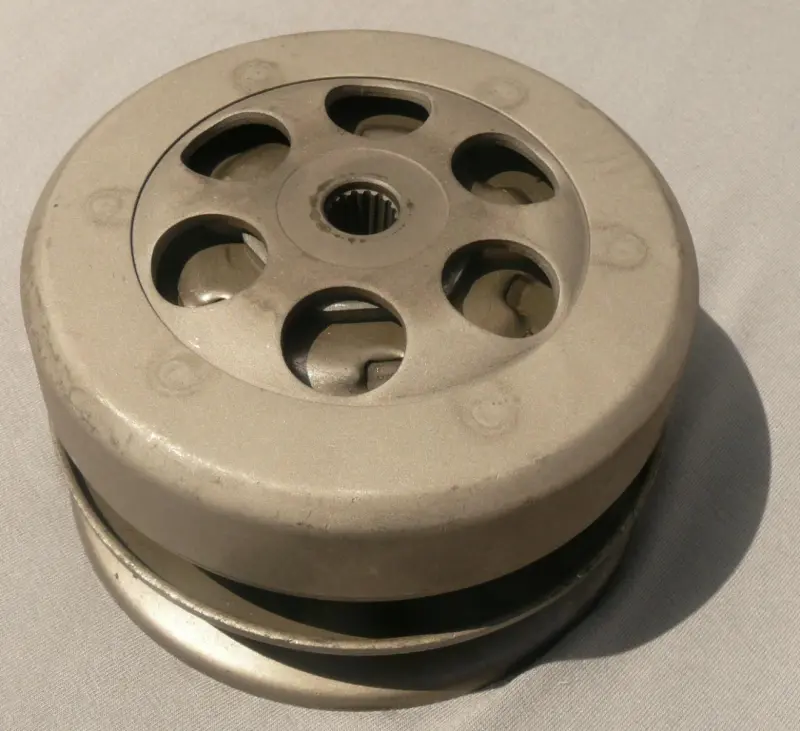

Вариатор выполнен в сборе с наружным барабаном сцепления. Конструкция включает ведомый шкив, механизм центробежного сцепления, возвратную пружину и центральную шлицевую посадку. На барабане предусмотрены вентиляционные окна. Собранное исполнение удобно при ремонте, затрагивающем одновременно шкивную часть и сцепление: сопряженные компоненты устанавливаются единым комплектом, без подбора каждого из них по отдельности.

• Тип детали: задний вариатор с центробежным сцеплением.
• Назначение: задняя часть ременной автоматической трансмиссии скутера.
• Совместимое семейство: четырехтактные двигатели GY6 125/150.
• Распространенные обозначения двигателей: 152QMI и 157QMJ; конкретную модификацию необходимо сопоставить с техническими данными скутера.
• Исполнение: механизм в сборе с барабаном сцепления, ведомым шкивом и центральным шлицевым соединением.

Как правильно подобрать задний вариатор

Обозначение GY6 охватывает несколько модификаций трансмиссии, поэтому одного совпадения по объему двигателя недостаточно. Перед заказом сравните старый механизм по наружному диаметру шкива, внутреннему диаметру барабана, количеству и профилю шлицов, общей высоте сборки и глубине посадки. Проверьте также код двигателя по технической документации скутера и убедитесь, что посадка соответствует версии 152QMI либо 157QMJ. Эти параметры определяют положение детали на валу, совместимость с ремнем и свободное размещение под крышкой трансмиссии.

Не следует подбирать задний вариатор только по внешнему сходству. У близких по виду деталей могут отличаться посадочное соединение, диаметр барабана или геометрия шкива. Для надежного результата лучше снять размеры со старой сборки до разборки остальных компонентов и сопоставить их с параметрами приобретаемой детали.

Когда требуется замена

Поводом для диагностики задней части трансмиссии становятся рывки при трогании, задержка включения сцепления, пробуксовка, посторонний шум, заметный люфт или заедание подвижной щеки шкива. Во время осмотра проверяют состояние фрикционных колодок, рабочей поверхности барабана, направляющих, пружин и подшипников. Если износ затронул несколько сопряженных деталей, установка механизма в сборе помогает восстановить их согласованную работу без смешивания новых и значительно изношенных компонентов.

Установка и сопутствующая проверка

Монтаж выполняют после снятия крышки трансмиссии и приводного ремня. При работе необходимо надежно зафиксировать барабан, не повредить шлицы и затянуть крепеж моментом, указанным для конкретной модели скутера. Пружина ведомого шкива находится в сжатом состоянии, поэтому разборка самой сборки требует подходящего инструмента и аккуратной фиксации деталей.

Одновременно стоит проверить приводной ремень, передний вариатор, состояние вала и чистоту внутренней полости крышки. Изношенный или неподходящий ремень способен нарушить работу даже нового заднего механизма. После установки шкив должен вращаться без перекоса и заеданий, а ремень — занимать правильное положение между рабочими поверхностями. Такой подход позволяет использовать задний вариатор GY6 125/150 как основу полноценного ремонта трансмиссии, а не как попытку устранить только один внешний симптом.
