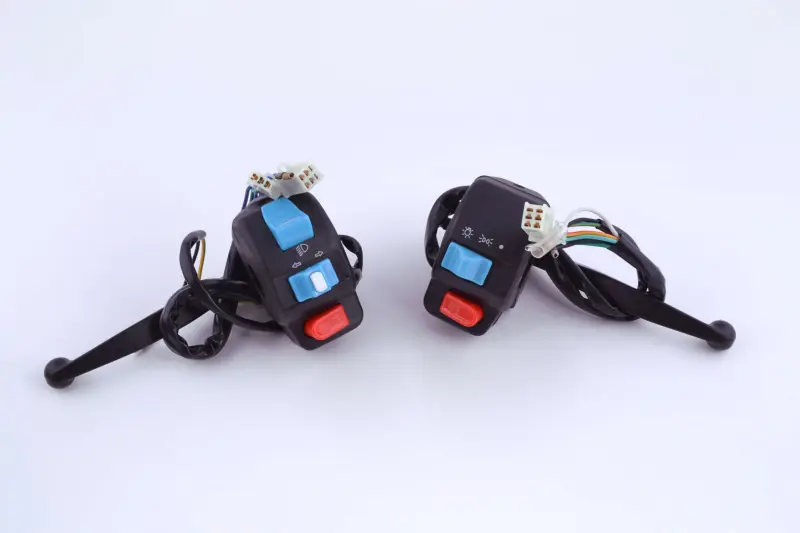

Комплект блоков кнопок руля VDK с тормозными рычагами для 4T GY6 50, барабан/барабан

Комплект блоков кнопок руля VDK для GY6 50

Комплект предназначен для китайских четырехтактных скутеров GY6 50 с барабанными тормозами на переднем и заднем колесах. Он объединяет левый и правый блоки управления, тормозные рычаги, крепления, проводку и разъемы. Такая конфигурация подходит для ремонта рулевого управления, когда повреждены корпуса переключателей, кнопки работают с перебоями, рычаги имеют большой люфт или проводка возле руля требует восстановления.

Совместимость заявлена для скутеров объемом 50 см³ с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB. Обозначение «барабан/барабан» указывает на исполнение для двух механических тормозных приводов. Версия отличается от комплектов «диск/барабан» и «диск/диск», поэтому тип переднего и заднего тормоза необходимо определить до заказа. Для скутера с гидравлическим передним тормозом требуется другая конструкция правого рычага.

Конструкция и назначение

• Левый и правый корпуса устанавливаются по обе стороны руля и образуют единую пару органов управления.
• Два тормозных рычага предназначены для механического привода переднего и заднего барабанных тормозов.
• Кнопки обеспечивают управление светом, указателями поворота, звуковым сигналом и электростартером.
• От корпусов выведены жгуты проводов с многоконтактными разъемами для подключения к штатной проводке скутера.
• Контрастные синие и красные клавиши помогают быстро различать органы управления во время поездки.

Комплектное исполнение удобно при восстановлении обеих сторон руля после падения, длительного износа или неудачного ремонта проводки. Левый и правый блоки имеют согласованный внешний вид и рассчитаны на совместную установку. Встроенные рычаги позволяют заменить корпуса переключателей и детали управления тормозами в рамках одного ремонта, не подбирая каждый корпус отдельно.

Как проверить совместимость

Название двигателя GY6 50 — только первый критерий выбора. Перед установкой сравните комплект со снятыми деталями: форму и расположение креплений, посадку корпусов на руле, точки присоединения тормозных тросов, геометрию рычагов, длину проводов, форму штекеров, количество контактов и порядок проводов в разъемах. У разных моделей и годов выпуска скутера распиновка может отличаться даже при одинаковом семействе двигателя.

Особое внимание уделите тормозной конфигурации. Оба штатных рычага должны работать с тросовыми приводами. Если возле одного из рычагов установлен гидравлический цилиндр с бачком, вариант «барабан/барабан» не соответствует исходному исполнению. Также проверьте расположение кнопок: после монтажа все переключатели должны оставаться доступными, а жгуты не должны натягиваться при полном повороте руля.

Замена и проверка после монтажа

Перед работой отключают аккумулятор, фиксируют расположение старых разъемов и освобождают тормозные тросы. Корпуса закрепляют без перекоса, проводку прокладывают по штатному маршруту, не допуская зажатия возле рулевой колонки. После присоединения тросов регулируют свободный ход обоих рычагов по требованиям конкретной модели скутера.

• Проверьте свободное возвращение каждого рычага после нажатия.
• Убедитесь, что тормозные тросы не заедают и не натягиваются при повороте руля.
• Последовательно проверьте свет, повороты, сигнал и запуск стартером.
• Осмотрите соединения проводки и надежность фиксации разъемов.

Если штекеры или расположение контактов отличаются от штатных, подключение нельзя выполнять только по цвету проводов. В таком случае потребуется схема конкретного скутера и проверка мультиметром. Правильно подобранный комплект возвращает на руль основные органы управления и обеспечивает корректную работу двух механических тормозных приводов.
