Бендикс стартера Honda LEAD 90 VDK

Бендикс стартера Honda LEAD 90 VDK

Бендикс предназначен для пускового механизма двухтактного скутера Honda LEAD 90 с двигателем семейства HF05/HF05E. Деталь принимает вращение от электростартера и передает его на механизм запуска двигателя. После запуска обгонная муфта исключает постоянную связь стартера с уже работающим двигателем. Такой принцип позволяет использовать электростартер только во время пуска и защищает его передачу от вращения со стороны коленвала.

Назначение и конструкция

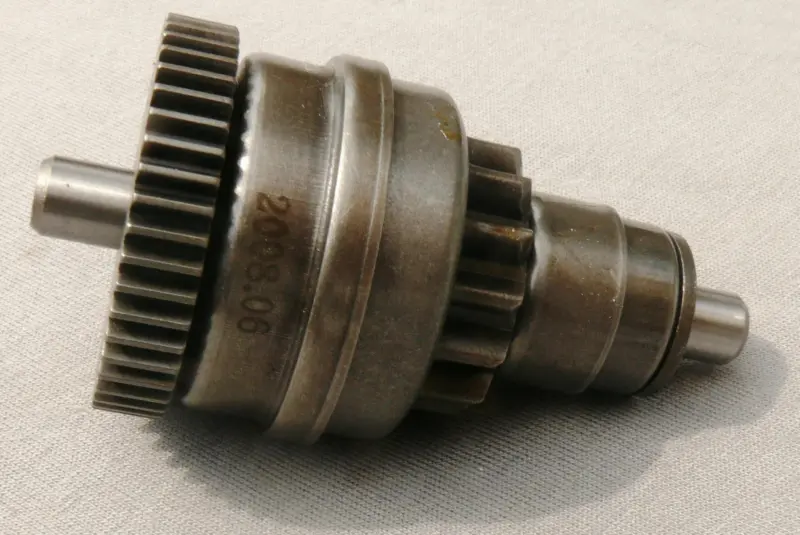

Деталь представляет собой собранный зубчатый механизм. В конструкцию входят крупная ведомая шестерня, шестерня меньшего диаметра, цилиндрический корпус муфты и опорные концы вала. Элементы объединены в одну сборку, поэтому при ремонте не требуется отдельно подбирать ее внутренние детали. Бендикс устанавливается в зоне пусковой передачи возле вариатора и взаимодействует с шестернями электростартера и двигателя.

Исправный механизм должен передавать усилие в направлении запуска и свободно разъединять привод после того, как двигатель начал работать самостоятельно. Проверка бендикса уместна, если электростартер вращается, но коленвал не проворачивается, запуск происходит не с каждой попытки либо из трансмиссионного отсека слышны удары, треск или скрежет. Подобные признаки могут быть связаны и с соседними шестернями, втулками, посадочными местами или самим стартером, поэтому перед заменой необходим осмотр всего пускового механизма.

Что проверить при подборе

• Модель техники: позиция рассчитана на Honda LEAD 90; обозначение модификации HF05 или HF05E следует сопоставить с данными конкретного скутера.
• Геометрия: сравните с демонтированной деталью общую длину, диаметры обоих концов вала, форму корпуса и расположение ступеней.
• Зубчатая часть: должны совпадать диаметры, ширина и количество зубьев крупной и малой шестерен. Даже небольшое отличие не позволяет считать детали взаимозаменяемыми.
• Посадка: проверьте положение опорных поверхностей и зазоры в месте монтажа. Механизм должен вращаться без перекоса, заедания и бокового контакта с крышкой.

Название модели остается основным ориентиром, но для старой мототехники особенно полезно сопоставить снятую сборку с новой по всем посадочным параметрам. За годы эксплуатации на скутере могли заменить двигатель, крышку трансмиссии или отдельные детали пусковой передачи на другую модификацию.

Установка и проверка после ремонта

Для монтажа снимают крышку трансмиссионного отсека и получают доступ к пусковой передаче в районе вариатора. До сборки следует очистить посадочные места, проверить состояние сопряженных зубьев и убедиться, что втулки или опоры не имеют выраженного люфта. Загрязнение, поврежденные зубья и перекос могут мешать нормальному зацеплению даже с новым бендиксом. Смазочный материал применяют только в предусмотренных для него точках и в количестве, указанном в сервисной процедуре Honda LEAD 90.

После установки механизм проверяют на свободное вращение и правильное зацепление до окончательной сборки крышки. При первом запуске стартер должен уверенно проворачивать двигатель без холостого вращения, повторных ударов и затяжного шума после пуска. Бендикс VDK подходит для восстановления штатного электрического запуска Honda LEAD 90 при подтвержденном совпадении модификации и геометрии установленной ранее детали.
