Комплект прокладок цилиндра VDK для Suzuki Lets 4

Комплект прокладок цилиндра VDK для Suzuki Lets 4

Комплект предназначен для ремонта цилиндровой части четырехтактного двигателя скутера Suzuki Lets 4. Прокладки устанавливаются в местах сопряжения деталей цилиндра и головки, формируя уплотнение после разборки и повторной сборки двигателя. Такой набор нужен при обслуживании поршневой группы, снятии цилиндра или устранении признаков нарушения герметичности.

Назначение комплекта

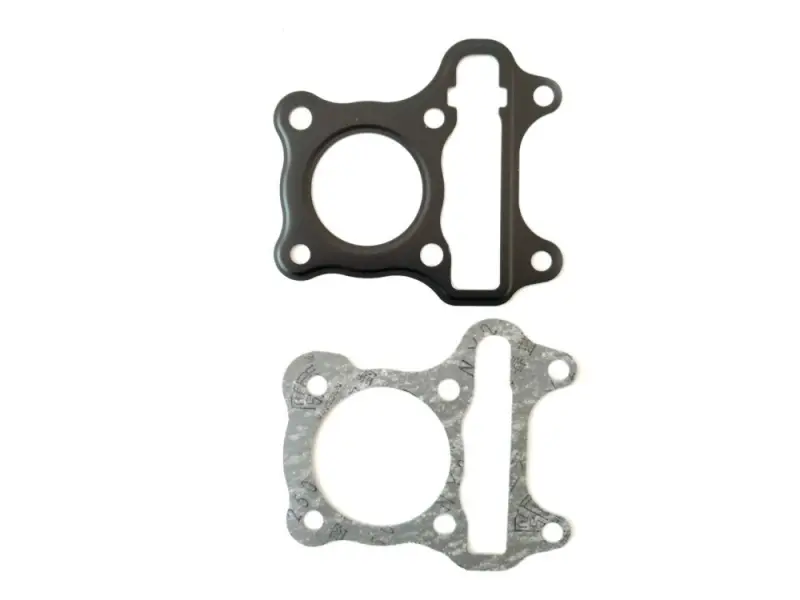

В комплект входят две фасонные прокладки с одинаковой общей геометрией, но разным исполнением. В каждой предусмотрены крупное круглое отверстие под цилиндровую часть, соседний продолговатый канал и отверстия под крепеж. Правильное совпадение всего контура помогает перекрыть плоскости сопряжения без смещения относительно предусмотренных каналов и шпилек.

Прокладки участвуют в герметизации соединений возле цилиндра и головки. Их состояние влияет на сохранение компрессии, отсутствие прорыва газов через стык и удержание масла внутри предусмотренных полостей. Комплект применяют во время планового ремонта, замены деталей поршневой группы либо повторной сборки двигателя после диагностики. Старые уплотнения после демонтажа могут потерять форму или получить повреждения, поэтому при сборке устанавливают новые детали подходящей конфигурации.

Что проверить при подборе

• Модель скутера. Основное назначение позиции — Suzuki Lets 4. Одного названия марки недостаточно: разные поколения Suzuki Lets используют прокладки другой формы.
• Исполнение двигателя. Перед заказом следует определить модификацию установленного мотора и сопоставить ее с применяемостью комплекта.
• Контур старых деталей. Сравните форму большого круглого окна, продолговатого канала, наружных выступов и вырезов.
• Расположение крепежа. Все отверстия должны совпадать со шпильками и каналами без растягивания, подрезки или принудительного смещения прокладки.
• Объем ремонта. Набор относится к зоне цилиндра и головки; уплотнения крышек, картера и других частей двигателя подбираются отдельно, если они требуются при разборке.

В семействе Suzuki Lets 4 встречаются различия по индексам рамы и версии двигателя. Для точного выбора удобно положить снятые прокладки рядом с новыми и проверить весь периметр, а не только диаметр центрального отверстия. Даже небольшое несовпадение соседнего канала или крепежной точки означает, что комплект относится к другой модификации.

Монтаж и замена

Перед установкой снимают остатки прежнего уплотнения и загрязнения с обеих сопрягаемых поверхностей, не повреждая их. Плоскости проверяют на задиры, коррозию и деформацию: новая прокладка не устраняет механические дефекты цилиндра или головки. Детали размещают в предусмотренном положении, контролируя свободное совпадение отверстий. Крепеж затягивают в последовательности и с усилием, установленными для конкретной версии двигателя Suzuki.

После сборки следует проверить стыки на следы масла и прорыва газов, а также оценить работу двигателя. Если до ремонта наблюдались потеря компрессии, масляные следы, нагар возле соединения или нестабильная работа, одновременно диагностируют состояние цилиндра, головки, поршня, колец и сопрягаемых плоскостей. Такой подход позволяет устранить причину неисправности, а не ограничиваться установкой новых прокладок.

Комплект VDK подходит для обслуживания Suzuki Lets 4, когда форма снятых деталей и модификация двигателя совпадают с этой позицией. Тщательная сверка перед монтажом особенно полезна при ремонте скутера с неизвестной историей или ранее замененной поршневой группой.
