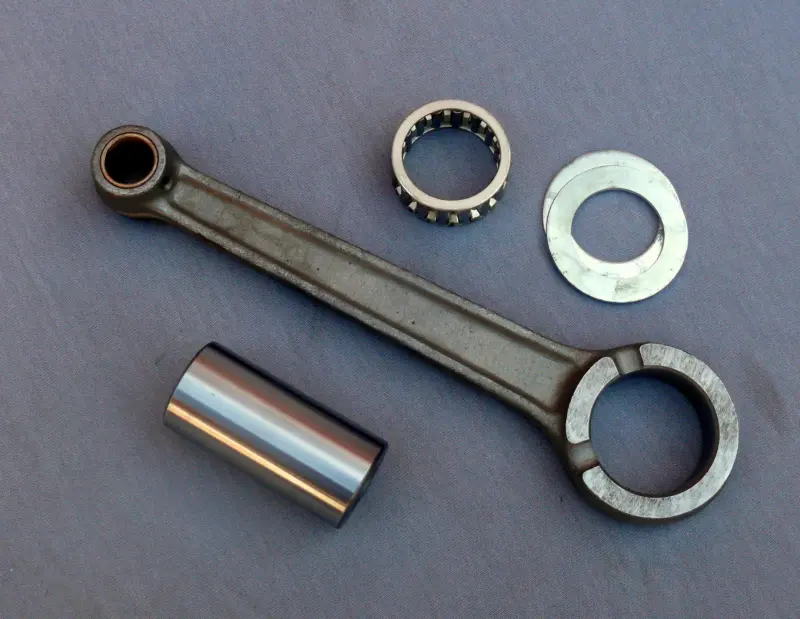

Шатун коленвала ИЖ Планета VDK с втулкой, сепаратором, пальцем и шайбами

Шатун коленвала ИЖ Планета VDK с комплектующими

Комплект предназначен для ремонта кривошипно-шатунного механизма мотоциклов семейства ИЖ Планета. Шатун соединяет поршень с коленчатым валом, принимает усилие от поршня и передает его на кривошип. От состояния этой детали, втулки и подшипникового соединения зависят правильное движение поршня, отсутствие недопустимого люфта и стабильная работа восстановленного коленвала. Деталь применяют при капитальном ремонте двигателя или перепрессовке коленчатого вала, когда установленный шатун и сопряженные с ним детали уже не соответствуют требованиям дальнейшей эксплуатации.

В набор VDK входят шатун со втулкой верхней головки, нижний роликовый сепаратор, палец нижней головки и шайбы. Такая конфигурация позволяет одновременно заменить основные детали подвижного соединения между шатуном и щеками коленвала. Втулка служит посадочной поверхностью для поршневого пальца в верхней головке, а сепаратор с роликами работает в нижней головке на пальце кривошипа. Шайбы устанавливаются по сторонам нижней головки согласно схеме сборки двигателя. Поршень, поршневой палец, коленвал в сборе и другие детали двигателя в заявленный набор не входят.

Что проверить при подборе

Обозначение ИЖ Планета подтверждает модельное назначение комплекта, однако перед ремонтом необходимо учитывать конкретное исполнение двигателя и состояние уже установленного коленвала. Особенно внимательно сравнивают геометрию обеих головок шатуна, посадочные диаметры, длину и диаметр пальца нижней головки, ширину сепаратора, толщину шайб и общую длину детали.

• Модель двигателя. Комплект подбирается для ИЖ Планета; принадлежность мотоцикла к конкретной модификации и году выпуска сверяют по технической документации двигателя.
• Размеры соединений. Фактические посадочные размеры сравнивают со снятыми деталями и нормативами ремонта, поскольку внешнего сходства для точного подбора недостаточно.
• Состояние щек коленвала. Перед запрессовкой проверяют отверстия под палец, поверхности сопряжения и отсутствие повреждений, способных помешать надежной сборке.
• Осевой зазор. Шайбы устанавливают с соблюдением предусмотренного для двигателя зазора; его контролируют измерительным инструментом после сборки.
• Состояние поршневого пальца. Его посадку во втулке верхней головки оценивают отдельно, так как поршневой палец не является пальцем нижнего соединения из этого набора.

Когда требуется замена

Основанием для ремонта становятся выявленный люфт в верхней или нижней головке, повреждение роликов и сепаратора, следы перегрева, износ втулки, стук со стороны кривошипного механизма либо необходимость восстановления разобранного коленвала. Окончательное решение принимают после дефектовки: похожий шум может возникать и из-за других деталей двигателя. Вместе с шатуном проверяют палец, посадочные места в щеках, поршневой палец и поверхности, работающие с шайбами.

Установка и контроль после сборки

Замена шатуна связана с разборкой и последующей перепрессовкой коленчатого вала. Для операции требуются подходящий пресс, оправки и измерительный инструмент. После запрессовки контролируют взаимное положение щек, биение цапф, осевой зазор нижней головки и свободу движения шатуна без заеданий. Сепаратор и сопрягаемые поверхности перед сборкой очищают и смазывают составом, предусмотренным руководством по ремонту двигателя. Если нет оборудования для центровки и проверки биения, установку разумно поручить мастерской, работающей с составными коленвалами.

Этот комплект подходит для планового восстановления двигателя ИЖ Планета, когда требуется заменить не только сам шатун, но и детали его нижнего соединения. Точный подбор по размерам и грамотная центровка коленвала важнее одного лишь совпадения названия модели: такой подход помогает собрать механизм с предусмотренными зазорами и избежать повторной разборки после ремонта.
