Топливные шланги обратной магистрали 190N/195N 12/15 Hp AMG-2

Топливные шланги обратной магистрали 190N/195N AMG-2

Пара шлангов предназначена для низконапорной обратной магистрали дизельных двигателей семейства 190N/195N, применяемых на мотоблоках и другой технике соответствующей конфигурации. Указанный в названии диапазон мощности — 12/15 Hp. Деталь используется в топливной системе для отвода возвращаемого топлива и не заменяет трубку высокого давления, соединяющую топливный насос с форсункой.

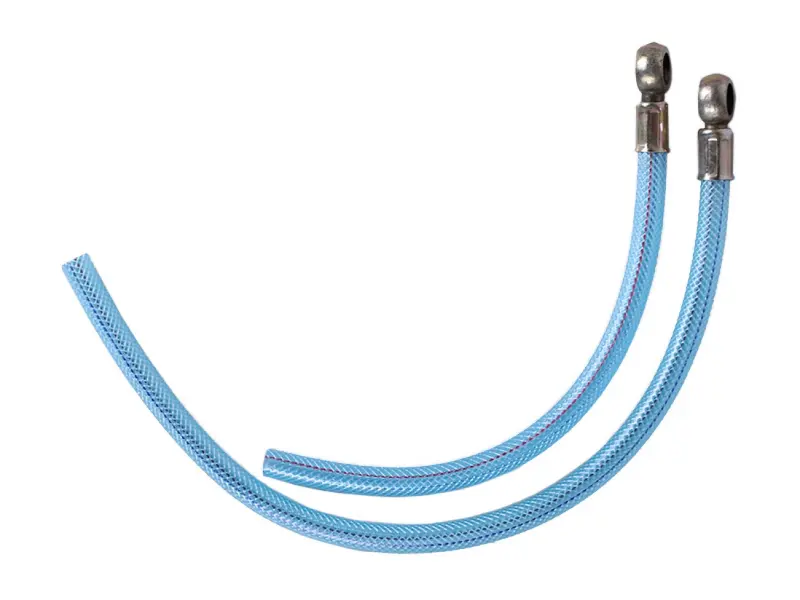

Оба шланга имеют гибкое исполнение и наружную плетеную оболочку синего цвета. На одном конце каждого шланга установлен металлический кольцевой наконечник, второй конец оставлен свободным для подключения по штатной схеме двигателя. Такая конфигурация позволяет уложить магистраль по существующему маршруту без жесткой трубки, но при подборе необходимо учитывать расположение штуцеров и способ фиксации свободных концов.

Назначение и причины замены

Обратная магистраль отводит топливо от соответствующих точек топливной аппаратуры обратно по предусмотренному производителем маршруту. Исправные шланги помогают удерживать топливо внутри системы и сохранять аккуратное, надежное соединение между ее участками. Поскольку магистраль находится рядом с двигателем, ее состояние стоит проверять при обслуживании форсунки, топливного насоса, фильтра и соединительных штуцеров.

Замена требуется, если старые шланги затвердели, растрескались, потеряли эластичность, имеют следы перетирания или намокают топливом возле наконечников и мест посадки. Основанием для ремонта также служат ослабление соединения, деформация кольцевого наконечника либо повреждение плетеной оболочки. Устанавливать новую пару целесообразно и после неудачного демонтажа, когда снятый шланг растянулся или перестал плотно садиться на штуцер.

Что проверить перед выбором

• Модель двигателя: обозначение должно соответствовать семейству 190N или 195N; одной только похожей мощности техники недостаточно.
• Назначение магистрали: нужны именно шланги низкого давления для возврата топлива, а не подающая трубка высокого давления.
• Конфигурация концов: сравните форму кольцевых наконечников, свободные концы и способ их штатного крепления.
• Маршрут прокладки: сопоставьте длину, изгибы и положение соединений со снятыми деталями до начала монтажа.
• Посадочные размеры: проверьте диаметр штуцеров, крепеж кольцевых наконечников и используемые уплотнения на конкретной модификации двигателя.

Рекомендации по установке

Работы выполняют на остановленном и остывшем двигателе. Перед разъединением магистрали очищают прилегающие поверхности, чтобы загрязнения не попали в топливную аппаратуру. Старые шланги удобно снимать поочередно, запоминая их маршрут. Новые детали предварительно прикладывают без натяжения и лишь затем окончательно фиксируют на соответствующих точках.

При прокладке нельзя допускать резких перегибов, скручивания и контакта с горячими, острыми либо подвижными частями двигателя. Кольцевые наконечники устанавливают с подходящими исправными уплотнениями, а свободные концы закрепляют предусмотренным для конкретной техники способом. Чрезмерная затяжка нежелательна: усилие крепежа должно соответствовать требованиям обслуживаемого двигателя.

После сборки топливную магистраль осматривают на всем протяжении, запускают двигатель и повторно проверяют соединения. Следов топлива, запотевания и подтеков быть не должно. Правильно подобранная пара AMG-2 подходит для планового обслуживания и восстановления обратной линии на совместимых двигателях 190N/195N без переделки штатной схемы.
